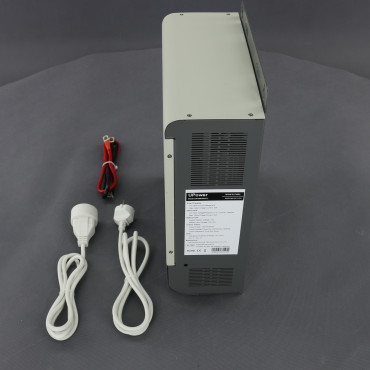

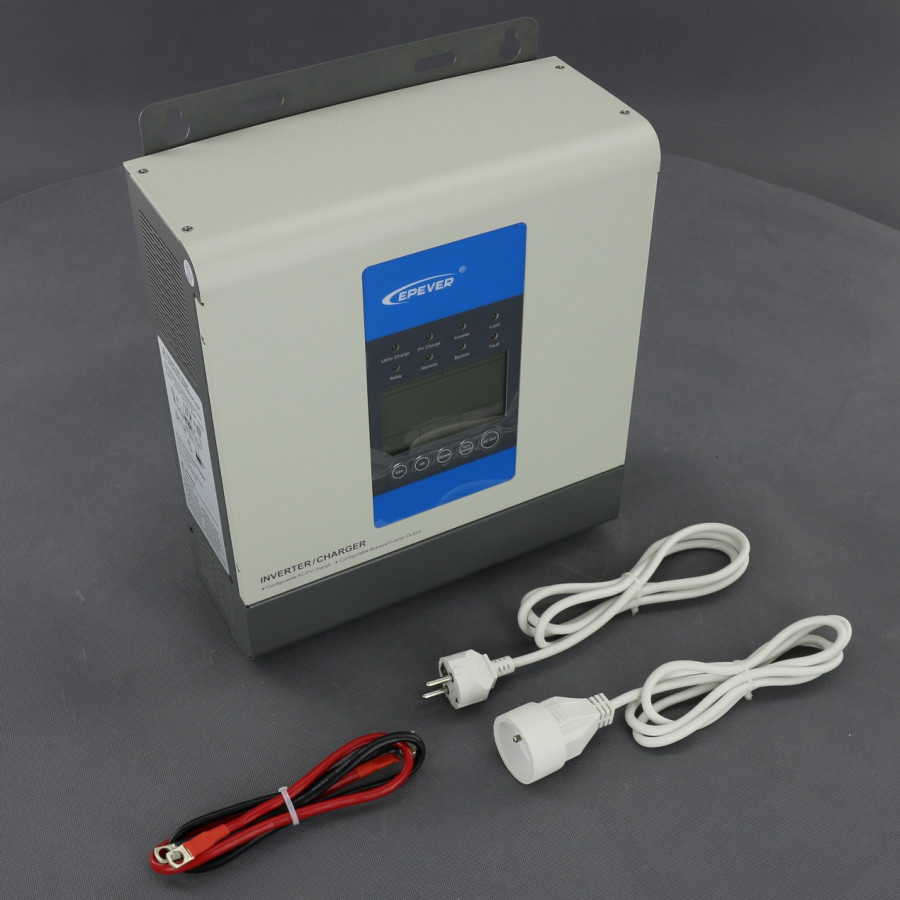

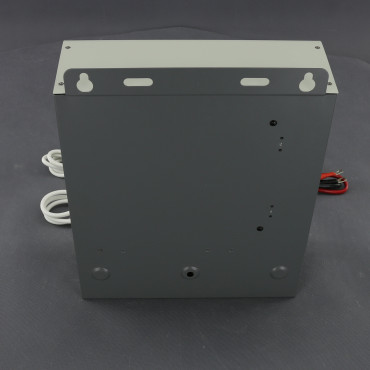

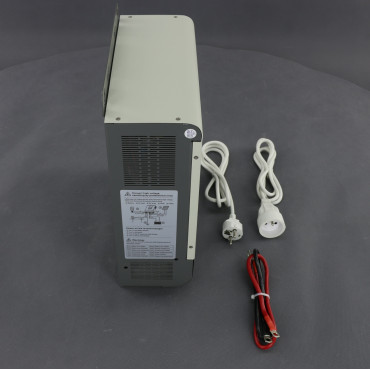

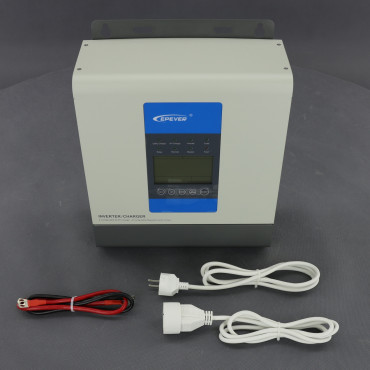

ZZ57, záložní zdroj 230 V, 800 W pro aku 12 V + solar, AVR
Záložní zdroj se sinusovým měničem napětí a solárním vstupem s automatickou regulací výstupního napětí (AVR) je určený pro automatické nouzové napájení spotřebičů 230 V z externího akumulátoru při výpadku elektrické energie. Umožňuje nepřetržitý provoz připojených zařízení, inteligentně řídí nabíjení akumulátoru, vytváří čisté sinusové napětí a představuje spolehlivé řešení pro dlouhodobé zálohování. Lze využít pro zálohování kotle, zálohování čerpadla, serveru, síťové infrastruktury, průmyslových technologií i dalších zařízení vyžadujících stabilní napájení. Možnost dobíjet akumulátor napětím ze solárních panelů.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Měnič napětí vyrobí z napětí akumulátoru napětí pro spotřebiče 230 V AC. Výstupní napětí 230 V AC. Zátěž (spotřebič) až 800 W s krátkým přetížením 960 W (20 %). Konstrukce přístroje vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u vás doma. Zvládá jak indukční, tak odporové zátěže. Rychlost provozu z akumulátoru až 20 ms. Nabíječku lze provozovat i samostatně.
Přehledný grafický displej s podsvícením. Hlavní vypínač (tlačítko). 4× ovládací tlačítko. Akustická, světelná indikace (8× LED dioda). Vnitřní ochrany (podpětí, přetížení, přepólování).
Ze sítě napájená elektronická pulzní PWM nabíječka. Proud až 20 A. Napětí systému 12 V DC.
Vstup solární panely napětí 15 až 46 V DC. Proud až 30 A. Elektronická pulzní MPPT nabíječka.
Přepínač prioritního nabíjení akumulátoru, z elektrické sítě, solárních panelů nebo pouze solární panely.
Navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelovým elektrolytem (VRLA, GEL, AGM).
Přívodní napájecí kabel ukončený vidlicí dlouhý 1,5 m. Kabel pro spotřebič ukončený zásuvkou dlouhý 1,5 m. Kabel k akumulátoru ukončený oky dlouhý 0,75 m. Solární panely PPřipojení do svorkovnice. Komunikace s PC zásuvkou RJ45. Nucené chlazení ventilátorem. Montáž na plochu, stěnu.
Myslete prosím, že spotřebiče s indukční zátěží (motory, spínané zdroje, výbojky...) vyžadují při startu krátkou dobu více proudu (2× až 10×) než klasická odporová zátěž stejného příkonu (např. žárovka, přímotop).

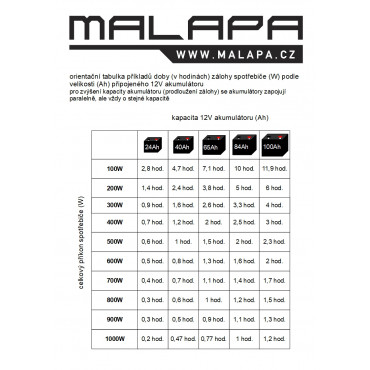

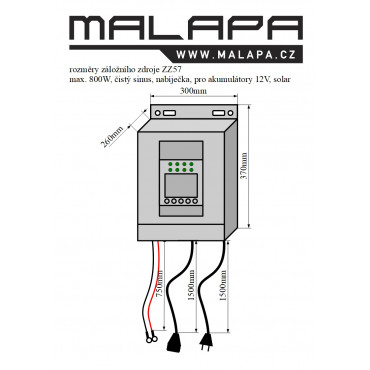

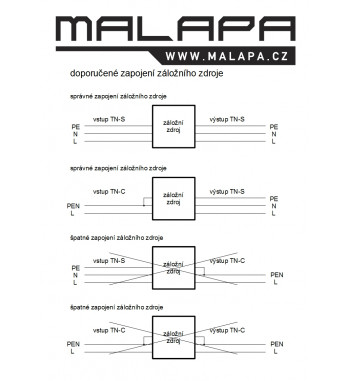

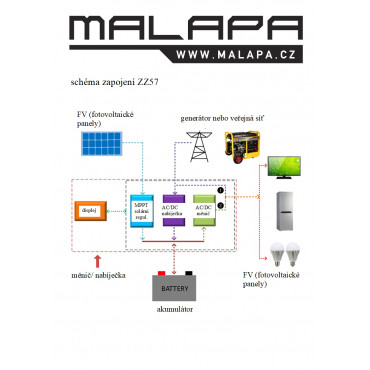

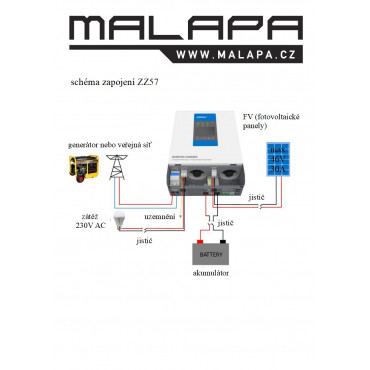

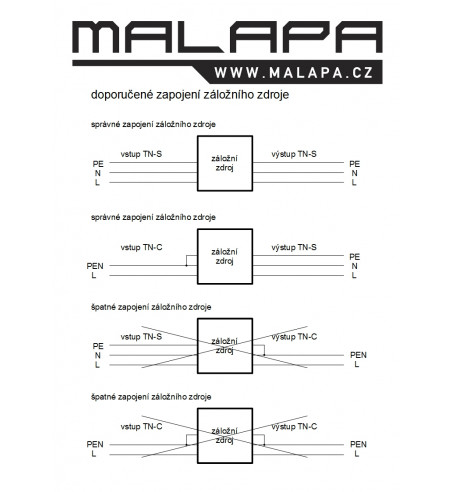

Ve fotogalerii produktu najdete rozměry, schéma zapojení, tabulku doby zálohy výrobku.
Technické údaje ZZ57:
provoz - Off-line (VFD)
napětí akumulátoru - 12 V DC
napětí sít - 230 V AC (170 až 270 V AC)
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 230 V AC, -10 % +5 %
výstupní frekvence - 50/60 Hz, ± 0,1 Hz
výstupní zátěž - až 800 W
výstupní zátěž krátkodobě - 960 W (4,1 A), (1 000 W po dobu 15 min, 1 600 W po dobu 5 s)
výstupní zdánlivý výkon - 1 100 VA
výstupní napětí druh - čistá sinusovka
rychlost přepojení - až 20 ms
SPWM - automatická regulace výstupního napětí
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 49 W
vypínač hlavní - tlačítko
tlačítko - 4×
prioritní nabíjení (AC/SOLAR) - AC (ze sítě 230 V), SOLAR (ze solárních panelů)
výstup - akumulátor/síť
displej - LCD grafický barevný s podsvícením
indikace světelná - 8× LED dioda
indikace akustická - ano
jistič/odpínač - 2P 63 A ochrana napětí sol. panelu
ochrana - přepětí, podpětí, přetížen
odpojení výstup (zátěž) - 10,8 V DC nastavitelné
připojení výstup (zátěž) - 12,5 V DC nastavitelné
chlazení - nucené
účinnost - 99,5 %
připojení k PC - RJ45
vstup pro solární panely - svorkovnice
výstup 230 V - kabel ukončený zásuvkou 1,5 m
přívodní kabel ukončený vidlicí - 1,5 m
kabel ukončený oky - 0,75 m
nabíječka/solární regulátor:
regulace nabíjení - elektronická pulzní MPPT
vstupní napětí ze solárních fotovoltaických panelů - 15 až 46 V DC (60 V DC naprázdno)
vstupní proud ze solárních fotovoltaických panelů - až 30 A
nabíječka (230 V AC):
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,8 V DC, ± 0,5 V
proud - až 20 A
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)
rozměry - délka 300 mm, šířka 126 mm, výška 370 mm
montáž - na stěnu
materiál pro upevnění - ano
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 10 500 g
krytí - IP30
materiál - kov
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
