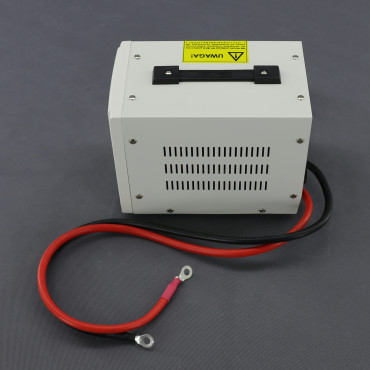

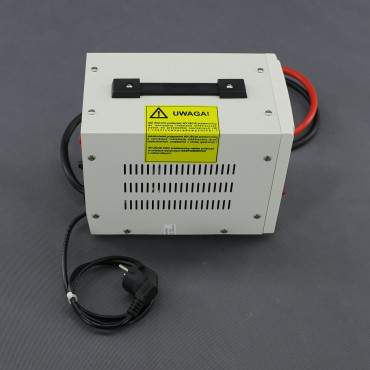

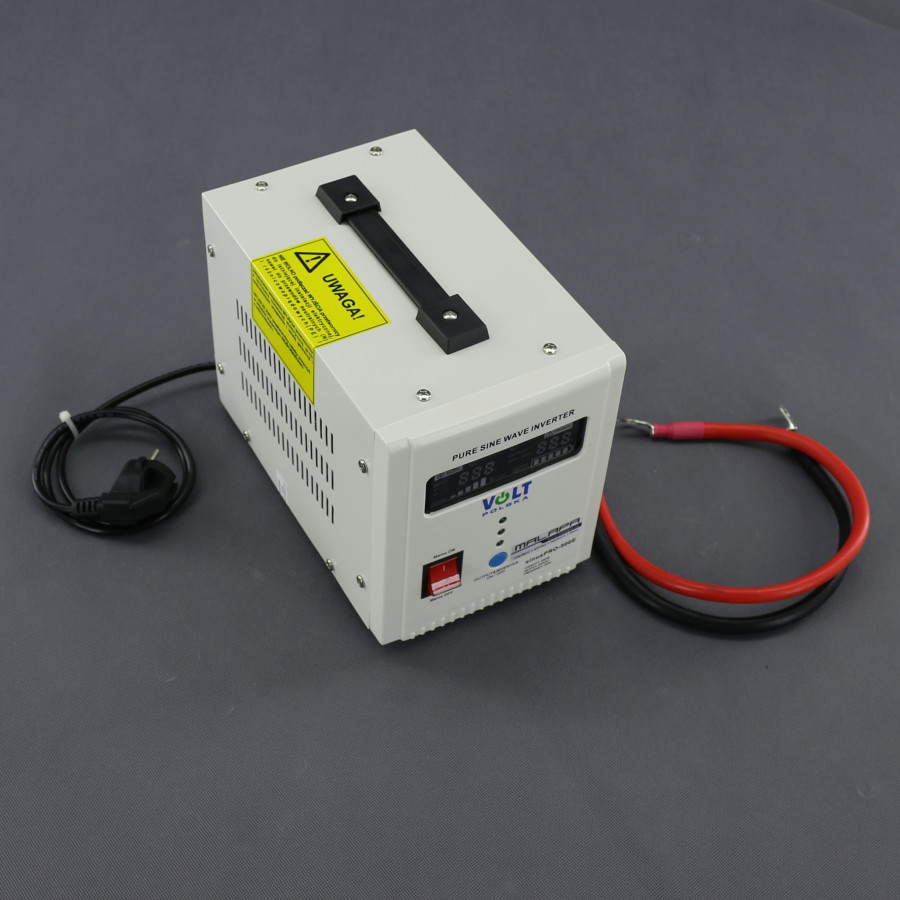

ZZ20, záložní zdroj 230 V, 300 W pro aku 12 V, AVR, na plochu

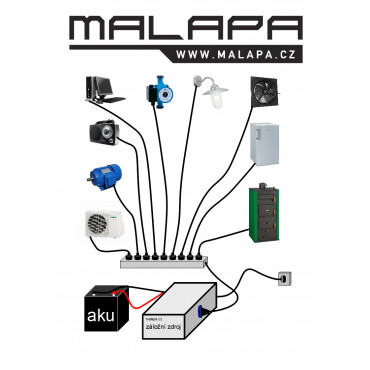

Záložní zdroj se sinusovým měničem napětí a automatickou regulací výstupního napětí (AVR) je určený pro automatické nouzové napájení spotřebičů 230 V z externího 12V akumulátoru při výpadku elektrické energie. Umožňuje automatické přepnutí na bateriové napájení, vytváří čisté sinusové napětí, stabilizuje síťové napětí pomocí AVR a nahrazuje běžné UPS zdroje tam, kde je požadována delší doba zálohování. Lze využít pro zálohování kotle, zálohování čerpadla, modemů, routerů, domácích technologií i citlivých elektronických zařízení.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Měnič napětí vyrobí z napětí akumulátoru napětí pro spotřebiče 230 V AC. Výstupní napětí 230 V AC. Zátěž (spotřebič) až 300 W s krátkým přetížením 360 W (20 %). Konstrukce přístroje vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u vás doma. Zvládá jak indukční, tak odporové zátěže. Rychlost provozu z akumulátoru až 4 ms. Nabíječku lze provozovat i samostatně.
Automatická regulace napětí AVR upravuje napětí ze sítě. Při podpětí zvedne napětí, při přepětí snižuje napětí.

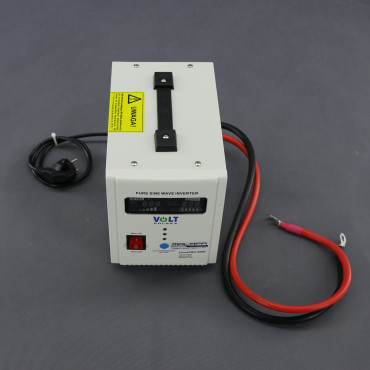

Přehledný grafický displej s podsvícením. 1× ovládací tlačítko. Hlavní vypínač s LED indikací. Akustická, světelná indikace (3× LED dioda). Vnitřní ochrany (podpětí, přetížení, přepólování).
Elektronická pulzní PWM nabíječka. Proud až 10 A. Napětí systému 12 V DC.
Navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelovým elektrolytem (VRLA, GEL, AGM).

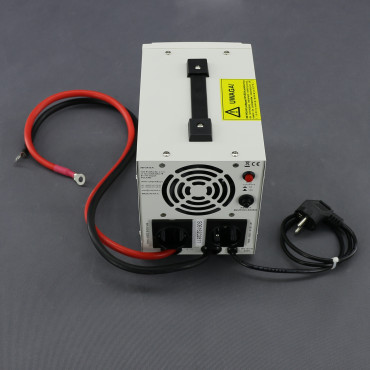

Přívodní napájecí kabel ukončený vidlicí dlouhý 0,75 m. Kabel k akumulátoru ukončený oky dlouhý 0,75 m. Pro připojení spotřebiče 2× zásuvka. Jednodušší manipulaci zajistí madlo. Montáž na plochu.
Myslete prosím, že spotřebiče s indukční zátěží (motory, spínané zdroje, výbojky...) vyžadují při startu krátkou dobu více proudu (2× až 10×) než klasická odporová zátěž stejného příkonu (např. žárovka, přímotop).

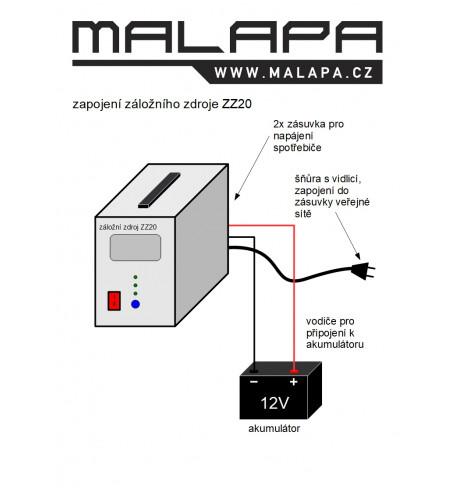

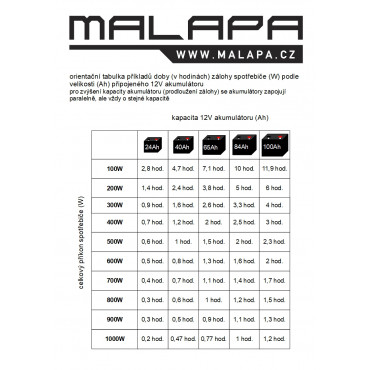

Ve fotogalerii produktu najdete rozměry, schéma zapojení, tabulku doby zálohy výrobku.
Technické údaje ZZ20:
označení výrobce - sinusPRO 500 E 12V
provoz - Off-line (VFD)
napětí akumulátoru - 12 V DC
napětí sít - 230 V AC (140 až 275 V AC)
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 230 V AC, ± 1 %
výstupní frekvence - 50 Hz, ± 0,5 Hz
výstupní zátěž - až 300 W (1,3 A)
výstupní zátěž krátkodobě - 20 %, 360 W (1,5 A)
výstupní zdánlivý výkon - 500 VA
výstupní napětí druh - čistá sinusovka
rychlost přepojení - až 4 ms
AVR - automatická regulace výstupního napětí
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 45 W
vypínač hlavní - s LED indikací
tlačítko - měnič (3 s pro zapnutí/vypnutí)
displej - LCD grafický s podsvícením
indikace světelná - 3× LED dioda
indikace akustická - ano
ochrana - přepětí, podpětí, přetížení
nízké vstupní napětí - indikace akustická 11 V DC, ± 0,5 V DC
odpojení výstup (zátěž) - 10,5 V DC, ± 0,5 V DC
chlazení - nucené
účinnost - 92 %
výstup 230 V - 2× zásuvka
přívodní kabel ukončený vidlicí - 0,75 m
kabel ukončený oky - 0,75 m
nabíječka:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,8 V DC, ± 0,5 V DC
proud - až 10 A
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)

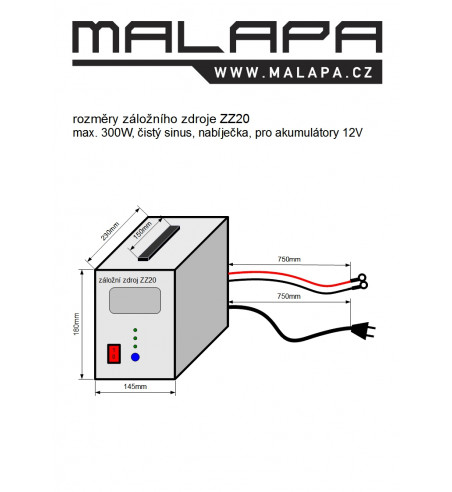

rozměry - délka 145 mm, šířka 230 mm, výška 180 mm
madlo - ano
montáž - na plochu
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 5 100 g
krytí - IP20
materiál - ABS, kov
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
