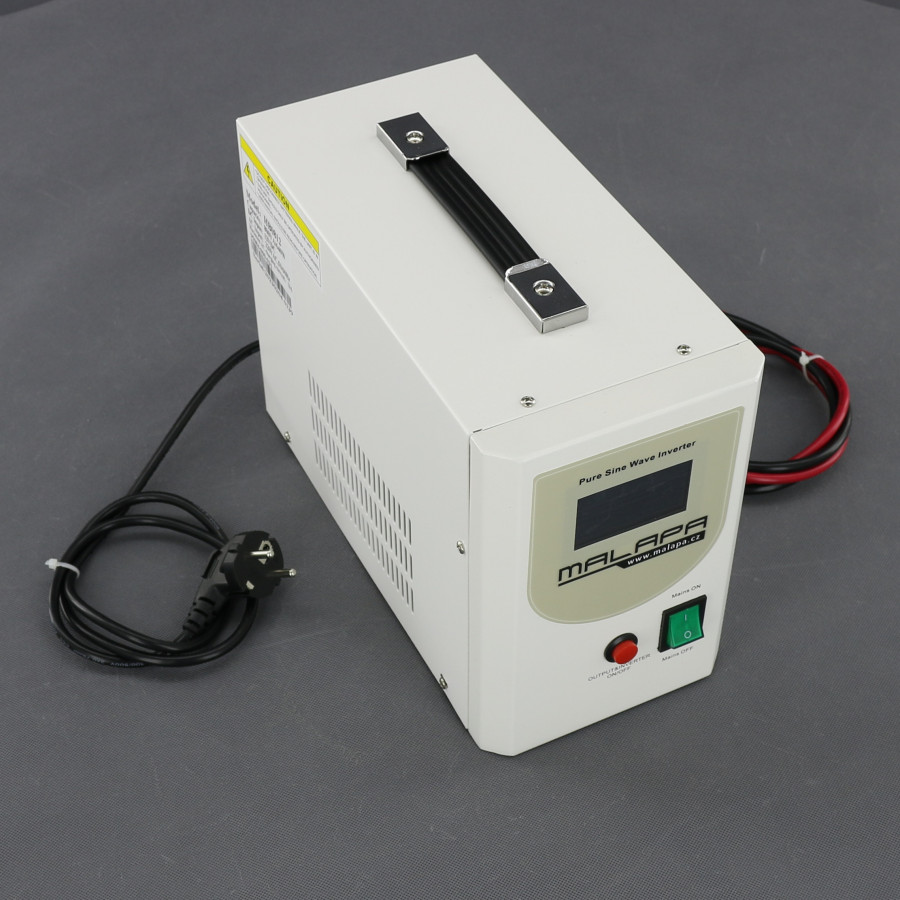

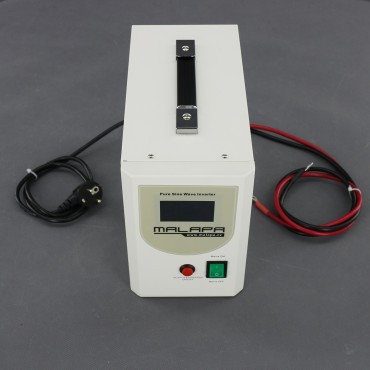

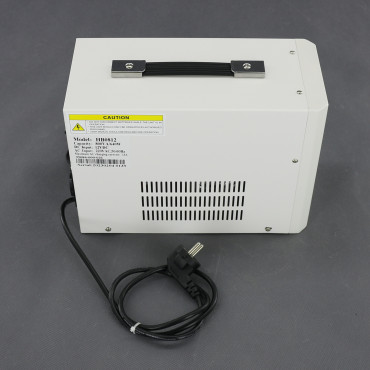

ZZ97, záložní zdroj 230 V, 640 W pro aku 12 V, AVR, na plochu

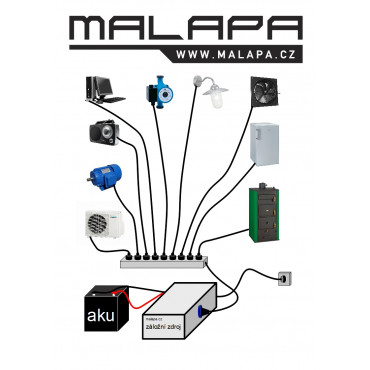

Kompaktní záložní zdroj se sinusovým měničem napětí a automatickou regulací výstupního napětí (AVR) je určený pro automatické nouzové napájení spotřebičů 230 V z externího akumulátoru při výpadku elektrické sítě. Umožňuje rychlé přepnutí na bateriové napájení, dodává stabilní čisté sinusové napětí, průběžně dobíjí připojený akumulátor a chrání připojená zařízení před přerušením provozu. Lze využít pro zálohování kotle, zálohování čerpadla, domácích serverů, síťových prvků, zabezpečovacích systémů, kancelářské techniky i dalších zařízení vyžadujících spolehlivé nouzové napájení.
Když je elektrická síť v provozu je spotřebič napájen ze sítě, při přerušení napájení ze sítě je spotřebič napájen ze záložního zdroje, dokud se zpět neobnoví dodávka ze sítě. S obnovením elektriky ze sítě začne také dobíjení akumulátoru.
Měnič napětí vyrobí z napětí akumulátoru napětí pro spotřebiče 230 V AC. Výstupní napětí 230 V AC. Zátěž (spotřebič) až 640 W s krátkým přetížením 770 W (20 %). Konstrukce přístroje vyrábí napětí s naprosto čistou sinusovkou, je tedy stejné jako v každé zásuvce u vás doma. Připojení indukční i odporové zátěže. Rychlost provozu z akumulátoru až 10 ms. Nabíječku lze provozovat i samostatně.
Automatická regulace napětí AVR upravuje napětí ze sítě. Při podpětí zvedne napětí, při přepětí snižuje napětí.

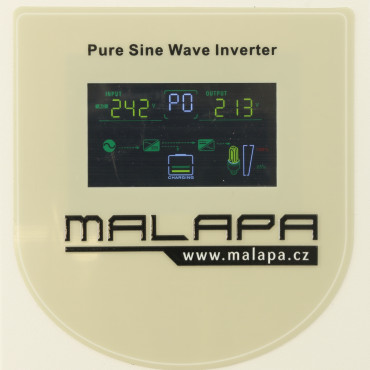

Přehledný grafický displej s podsvícením. 1× ovládací tlačítko. Hlavní vypínač s LED indikací. Akustická indikace. Vnitřní ochrany (podpětí, přetížení, přepólování).
Elektronická pulzní PWM nabíječka. Proud až 7,5/13 A. Napětí systému 12 V DC.
Navržený pro všechny olověné akumulátory s tekutým elektrolytem (startovací) nebo gelovým elektrolytem (VRLA, GEL, AGM).

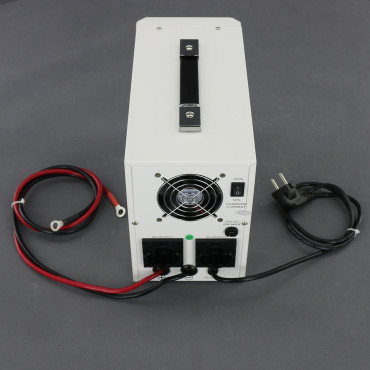

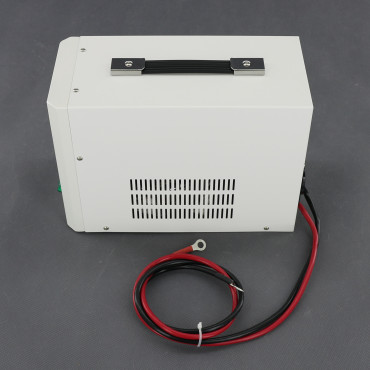

Přívodní napájecí kabel ukončený vidlicí dlouhý 1 m. Kabel k akumulátoru ukončený oky dlouhý 0,9 m. Pro připojení spotřebiče 2× zásuvka. Jednodušší manipulaci zajistí madlo. Montáž na plochu.
Myslete prosím, že spotřebiče s indukční zátěží (motory, spínané zdroje, výbojky...) vyžadují při startu krátkou dobu více proudu (2× až 10×) než klasická odporová zátěž stejného příkonu (např. žárovka, přímotop).

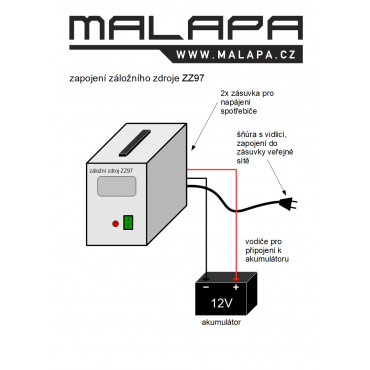

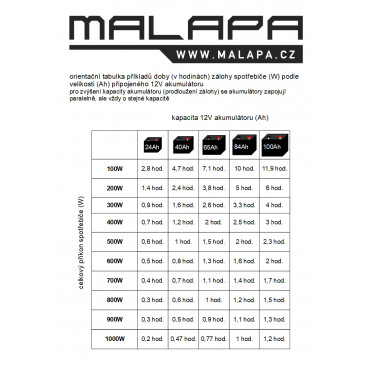

Ve fotogalerii produktu najdete rozměry, schéma zapojení, tabulku doby zálohy výrobku.
Technické údaje ZZ97:
provoz - Off-line (VFD)
napětí akumulátoru - 12 V DC
napětí sít - 230 V AC (154 až 264 V AC)
frekvence sít - 50 Hz (45 až 65 Hz)
výstupní napětí - 230 V AC, ± 1 %
výstupní frekvence - 50 Hz, ± 0,5 Hz
výstupní zátěž - až 640 W (2,78 A)
výstupní zátěž krátkodobě - 20 %, 770 W (3,33 A)
výstupní zdánlivý výkon - 800 VA
výstupní napětí druh - čistá sinusovka
rychlost přepojení - až 10 ms
AVR - automatická regulace výstupního napětí
typ zátěže (spotřebiče) - kapacitní, indukční, odporová
příkon - až 12 W
vypínač hlavní - s LED indikací
tlačítko - měnič (3 s pro zapnutí/vypnutí)
displej - LCD grafický barevný s podsvícením
indikace akustická - ano
ochrana - přepětí, podpětí, přetížení
nízké vstupní napětí - indikace akustická 10,9 V DC, ± 0,3 V DC
odpojení výstup (zátěž) - 10,2 V DC, ± 0,3 V DC
chlazení - nucené
účinnost - 92 %
výstup 230 V - 2× zásuvka
přívodní kabel ukončený vidlicí - 1 m
kabel ukončený oky - 0,9 m
nabíječka:
regulace nabíjení - elektronická pulzní PWM
pulzní omezování napětí - 13,6 V DC, ± 0,3 V
proud - až 7,5/13 A
akumulátor:
napětí systému - 12 V DC
druh akumulátoru - tekutý elektrolyt (volně nalitý elektrolyt), VRLA (ventilem řízené, elektrolyt není tekutý): GEL (elektrolyt je zahuštěný v gelu), AGM (elektrolyt je zahuštěný ve skelné vatě)

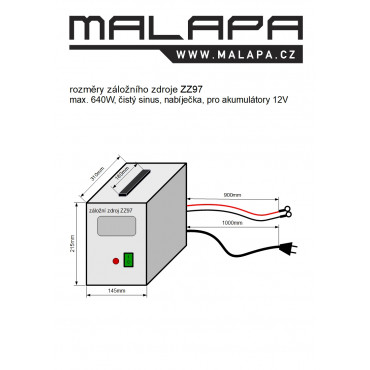

rozměry - délka 145 mm, šířka 310 mm, výška 215 mm
madlo - ano
montáž - na plochu
pracovní teplota - -20 až +60 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
celková váha - 8 100 g
krytí - IP20
materiál - ABS, kov
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
