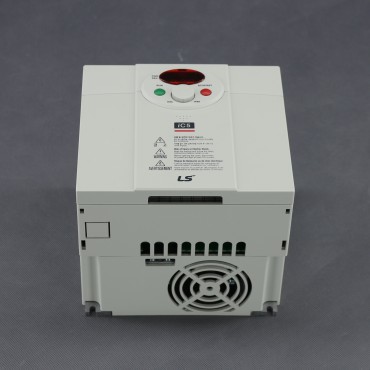

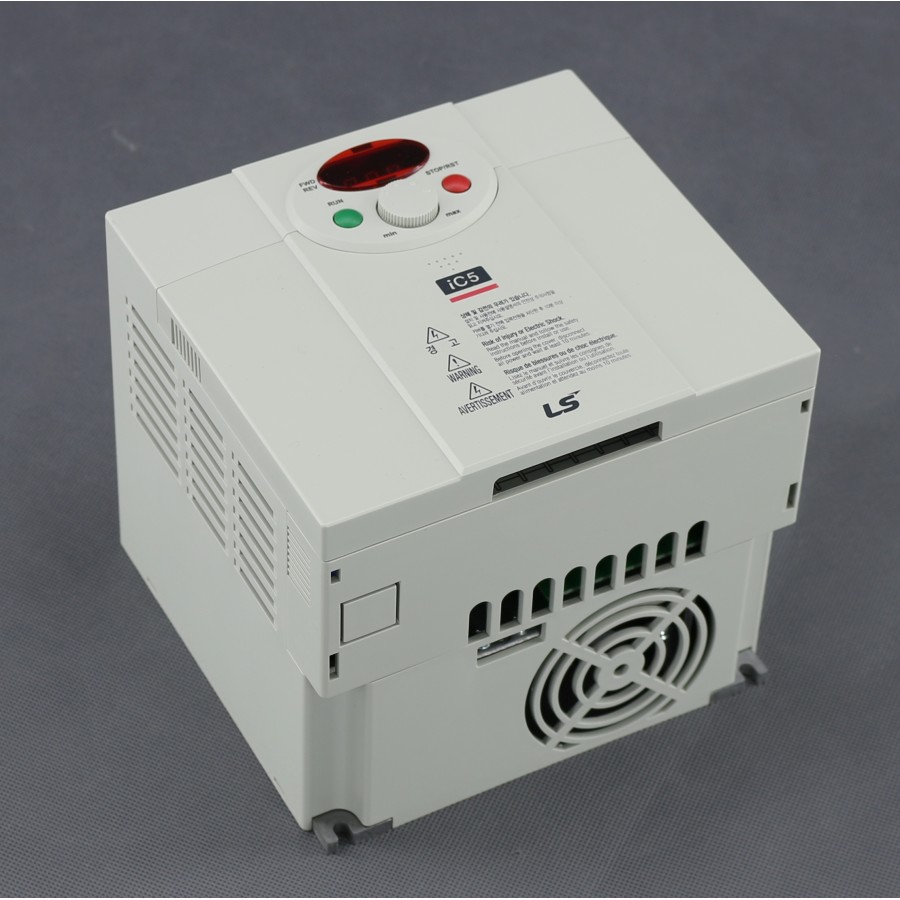

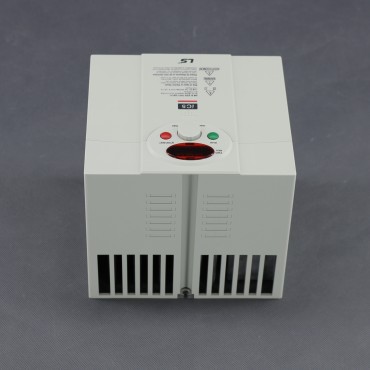

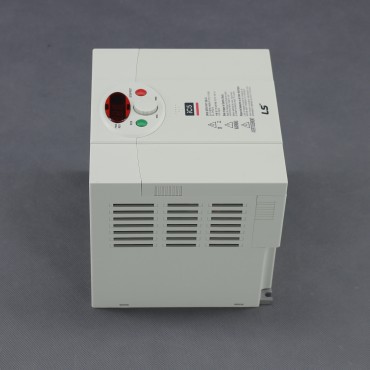

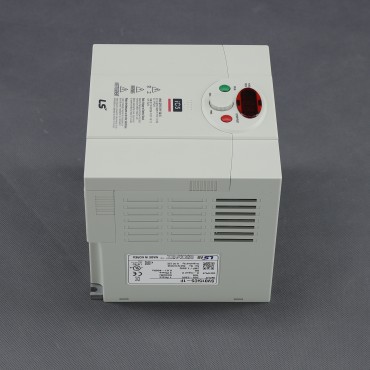

TR60, regulátor napětí 230 V/3x 230 V, 1500 W, frekvenční
Programovatelný frekvenční regulátor je určený pro plynulé řízení otáček jednofázových motorů a třífázových motorů zapojených do hvězdy změnou výstupní frekvence. Umožňuje nastavovat frekvenci a dobu rozběhu či doběhu, řídit rychlost také externím analogovým signálem a využívat programovatelné vstupy, výstupy i integrované elektrické ochrany. Lze využít pro ventilátory, elektromotory, čerpadla a další pohony v technologických, vzduchotechnických a průmyslových aplikacích vyžadujících plynulou frekvenční regulaci.

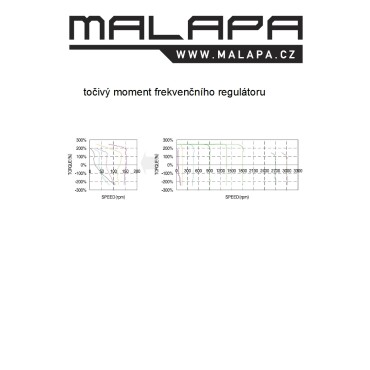

Motor s tímto druhem regulace (frekvenční konstrukce) nebude hlučnější, zachová si točivý moment a rozsah regulace otáček bude bez omezení.
Otáčky nebo výkon lze plynule nastavovat otočným knoflíkem. Plynulá regulace otáček/výkonu 0 až 120 %. Možnost ovládání externím napětím nebo proudem. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 1 500 W (5 A). Přehledný LED displej. 2× ovládací tlačítko, 1× potenciometr. Hlavní vypínač s LED indikací. Frekvenční rozsah 0,1 až 400 Hz. Frekvenční regulátor je vhodný pro regulaci otáček 1 f motorů (také s asynchronní s rozběhovým kondenzátorem) nebo motory 3f (hvězda). 1× analogový programovatelný výstup, 2× číslicově programovatelné výstupy, 5× číslicové programovatelné vstupy. Vnitřní ochrany (přetížení, teplota, podpětí, přepětí, zkrat). Montáž na plochu, stěnu. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.

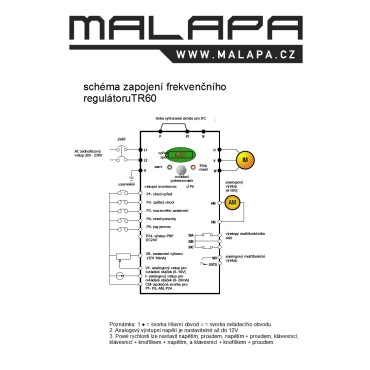

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Technické údaje TR60:
napětí - 230 V AC 50 Hz
zátěž - až 1 500 W (5 A)
regulace napětí - 230 V, 3× 230 V (hvězda)
regulace - plynulá
regulace výstupního napětí - 0 až 120 %
druh regulace - frekvenční
doba rozběhu/doběhu - 0,1 až 6 000 s
výstupní kmitočet - 0,1 až 400 Hz
displej - LED
vypínač hlavní - s LED indikací
ovládání - klávesnice, tlačítka, potenciometr
vstup pro ovládání rychlosti - 0 až 10 V, 4 až 20 mA, 0 až 20 mA (zadávání rychlosti otáčení signálem)
výstupy doplňkové - 1× analogový programovatelný, 2× číslicově programovatelné
vstupy doplňkové - 5 číslicově programovatelné
napětí výstup - 0 až 10 V
tolerance výstupního kmitočtu - 0,01 %
ochrana - přetížení, teplota, podpětí, přepětí, zkrat
větrání - nucené
připojení - svorkovnice (uvnitř přístroje)
montáž - na plochu, stěnu
celková váha - 2 680 g
rozměry - délka 153 mm, šířka 140 mm, výška 140 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
krytí - IP20
materiál - ABS, plech
RoHS
