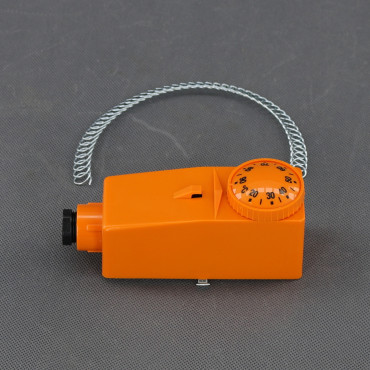

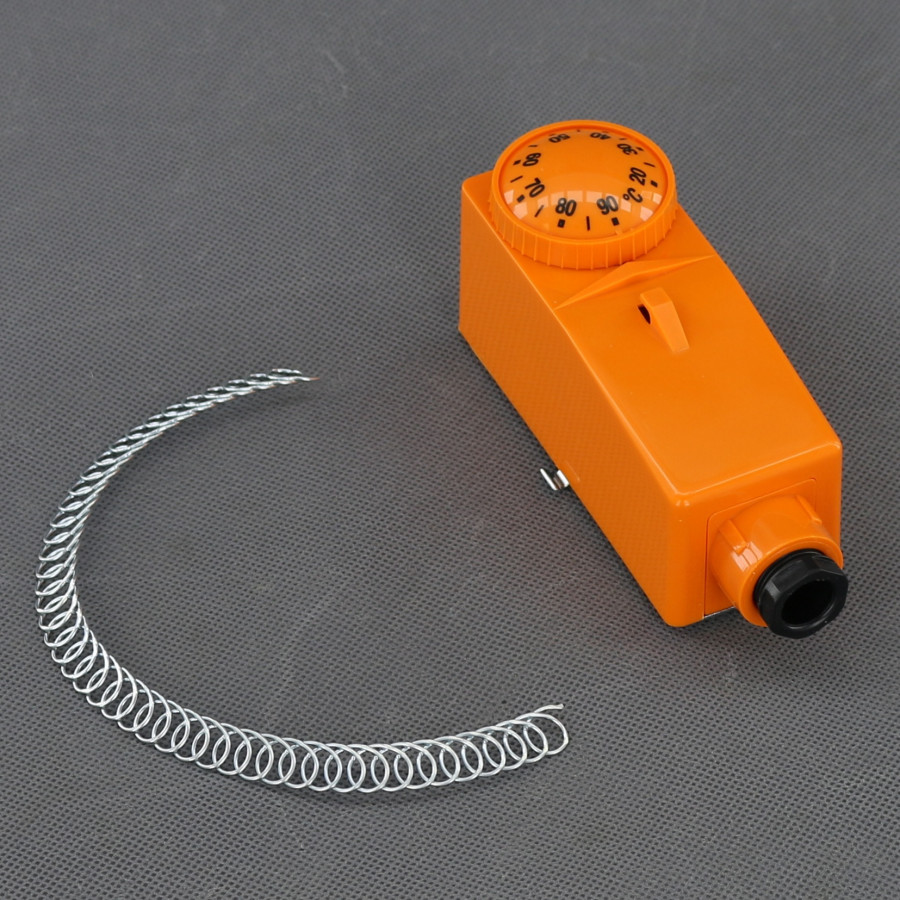

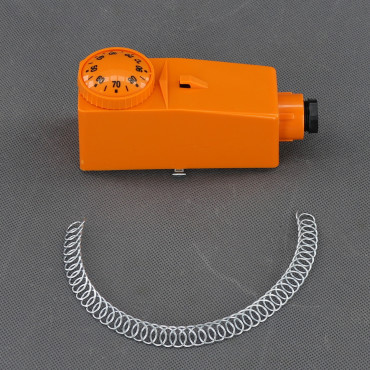

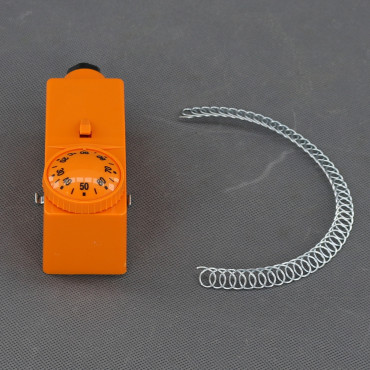

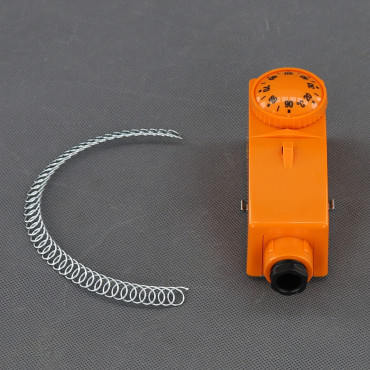

TO01, termostat příložný 20-90 °C, 230 V, 3600 W, NO-NC
Elektromechanický příložný termostat s přepínacím kontaktem je určený pro automatické řízení vytápění nebo chlazení podle teploty snímané přímo na povrchu potrubí. Umožňuje nastavit požadovanou teplotu otočným regulátorem a podle jejího dosažení ovládat topný nebo chladicí okruh prostřednictvím kontaktů NC a NO. Lze využít u kotlů, oběhových čerpadel, zásobníků vody, potrubních rozvodů, vytápěcích a chladicích systémů i technologických zařízení.
Výstup topení (NC) a chlazení (NO), SPDT. Nastavitelný rozsah teploty +20 až +90 °C. Pevně nastavená hystereze 8 °C. Pracovní napětí až 230 V AC DC. Zátěž (spotřebič) až 3 600 W (16 A). Zvyšování nebo snižování požadované teploty se provádí otočným knoflíkem. Čidlo je vyvedeno na spodní část přístroje. Připojení do svorkovnice. Montáž přiložením na potrubí (pomocí pružiny).

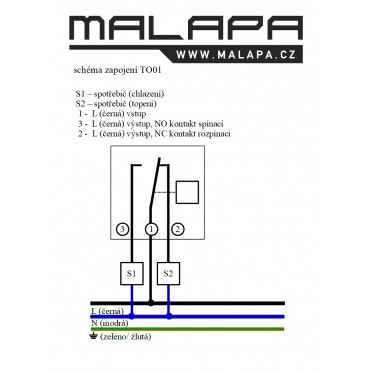

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.
Technické údaje TO01:
napětí - až 230 V AC DC 50 Hz
výstup 1.
kontakt - rozpínací (topení NC), SPDT
zátěž odporová - až 570 W (2,5 A)
zátěž indukční - až 570 W (2,5 A)
výstup 2.
kontakt - spínací (chlazení NO), SPDT
zátěž odporová - až 3 600 W (16 A)
zátěž indukční - až 570 W (2,5 A)
rozsah nastavení teploty - +20 až +90 °C
zobrazení teploty - °C
hystereze - 8 °C
tolerance teploty - ± 3 °C
spínací prvek - elektromechanický
rychlost změny - až 1 °C/min
připojení - svorkovnice (až 2,5 mm²)
zapojení - 1 vstup, 2 výstup (topení NC), 3 výstup (chlazení NO)
montáž - příložný na potrubí
celková váha - 190 g
rozměry - délka 119 mm, šířka 54 mm, výška 40 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
materiál - PVC, kov
krytí - IP20
RoHS
