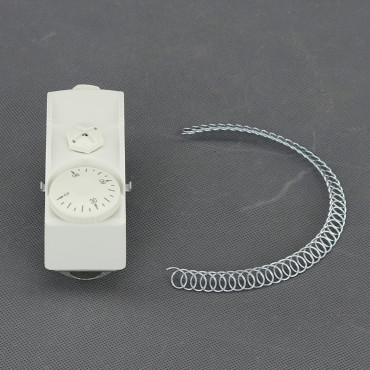

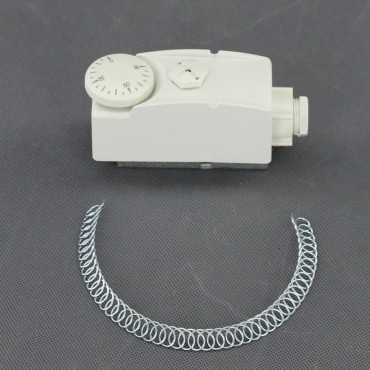

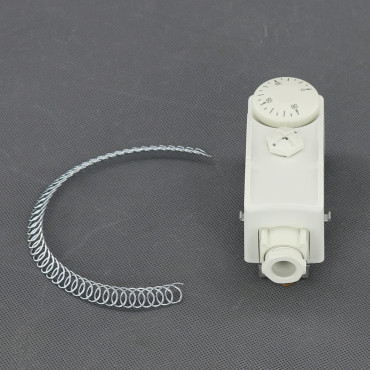

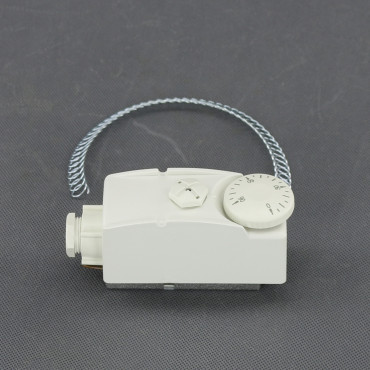

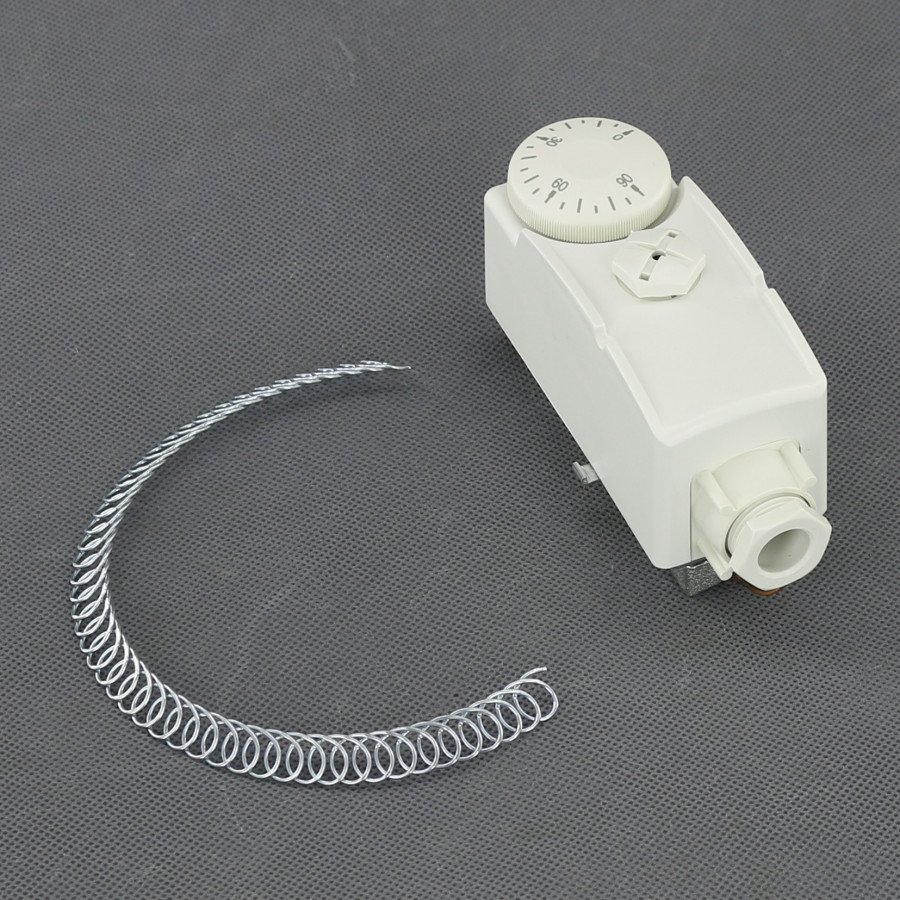

TO22, termostat příložný 0-90 °C, 230 V, 3600 W, NO-NC
Kompaktní příložný termostat s elektromechanickým přepínacím kontaktem je určený pro teplotně závislé řízení zařízení napojených na potrubní a teplovodní systémy. Umožňuje jednoduché nastavení požadované teploty, automatické spínání topného nebo chladicího okruhu a přímou montáž na potrubí pomocí pružinového upevnění. Lze využít pro regulaci kotlů, oběhových čerpadel, zásobníků vody, potrubních rozvodů, vytápěcích soustav, chladicích systémů a dalších technologických zařízení.
Výstup topení (NC) a chlazení (NO), SPDT. Nastavitelný rozsah teploty 0 až +90 °C. Pevně nastavená hystereze 8 °C. Pracovní napětí až 230 V AC DC. Zátěž (spotřebič) až 3 600 W (16 A). Zvyšování nebo snižování požadované teploty se provádí otočným knoflíkem. Čidlo je vyvedeno na spodní část přístroje. Připojení do svorkovnice. Montáž přiložením na potrubí (pomocí pružiny).

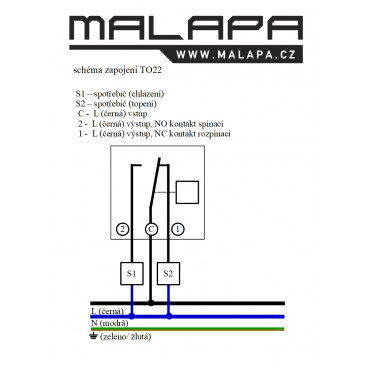

Ve fotogalerii produktu najdete schéma zapojení výrobku.
Hystereze je prodleva mezi sepnutím a vypnutím přístroje.
U topení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +21 °C a znovu sepne při +20 °C. U chlazení - např. pokud je hystereze 1 °C, nastavená teplota +20 °C, termostat vypne při +19 °C a znovu sepne při +20 °C.
Technické údaje TO22:
napětí - až 230 V AC DC 50 Hz
výstup 1.
kontakt - rozpínací (topení NC), SPDT
zátěž odporová - až 1 380 W (6 A)
zátěž indukční - až 920 W (4 A)
výstup 2.
kontakt - spínací (chlazení NO), SPDT
zátěž odporová - až 3 600 W (16 A)
zátěž indukční - až 570 W (2,5 A)
rozsah nastavení teploty - 0 až +90 °C
zobrazení teploty - °C
hystereze - 8 °C
tolerance teploty - ± 3 °C
spínací prvek - elektromechanický
připojení - svorkovnice (až 2,5 mm²)
zapojení - C vstup, 1 výstup (topení NC), 2 výstup (chlazení NO)
montáž - příložný na potrubí
celková váha - 200 g
rozměry - délka 101 mm, šířka 50 mm, výška 38 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
materiál - PVC, kov
krytí - IP40
RoHS
