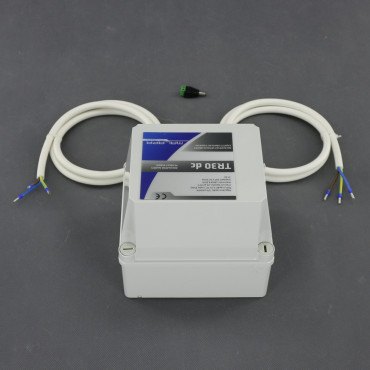

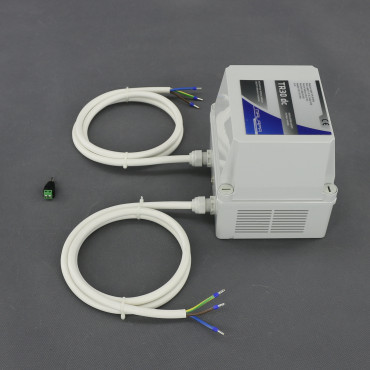

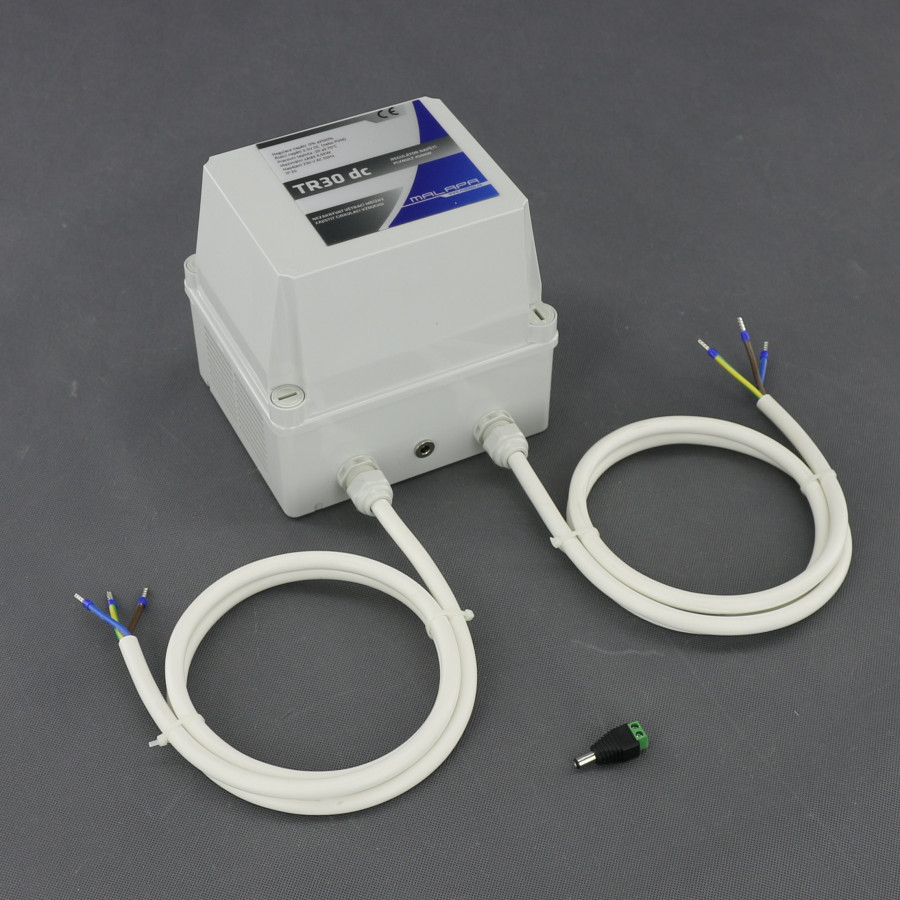

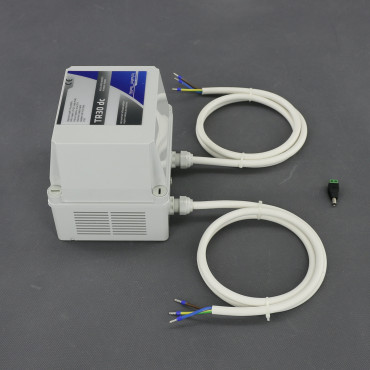

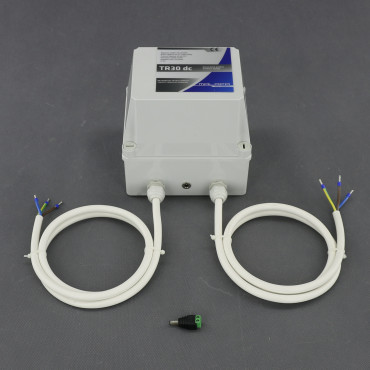

TR30 DC, regulátor napětí 230 V, 4500 W, triakový, 0-10 V DC
Výkonový triakový regulátor s externím DC řízením je určený pro automatizovanou plynulou regulaci odporových zátěží a otáček kompatibilních střídavých elektromotorů. Umožňuje řídit celý regulační rozsah prostřednictvím signálu 0 až 10 V DC a využívá nucené chlazení pro provoz při vyšším zatížení. Lze využít pro výkonová topná zařízení, ventilátory, infrazářiče, osvětlení, sušicí systémy a další technologie napojené na externí regulační nebo automatizační systém..
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat bezpečným externím DC (stejnosměrným) napětím v rozsahu 0 až 10 V DC. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 4 500 W (19 A). Přívodní napájecí kabel ukončený volným koncem dlouhý 1,5 m. Kabel pro spotřebič ukončený volným koncem dlouhý 1,5 m. Nucené chlazení ventilátorem. Montáž na plochu. Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.
Na Vaše přání dodáme i jiné varianty řízené např. proudem 4 až 20 mA/0 až 10 mA, napětím 0 až 5 V DC.
Technické údaje TR30 DC:
napětí - 230 V AC 50 Hz
zátěž - až 4 500 W (19 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
ovládací napětí - externí 0 až 10 V DC (stejnosměrné)
konektor pro externí ovládací napětí - ⌀ vnější 5,5 mm, vnitřní 2,1 mm, délka 14 mm (+ kladný uvnitř, - záporný obvod)
chlazení - nucené (od 45 °C)
přívodní kabel ukončený volným koncem - 1,5 m
odvodní kabel ukončený volným koncem - 1,5 m
montáž - na plochu
celková váha - 1 800 g
rozměry - délka 165 mm, šířka 140 mm, výška 158 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS
RoHS
