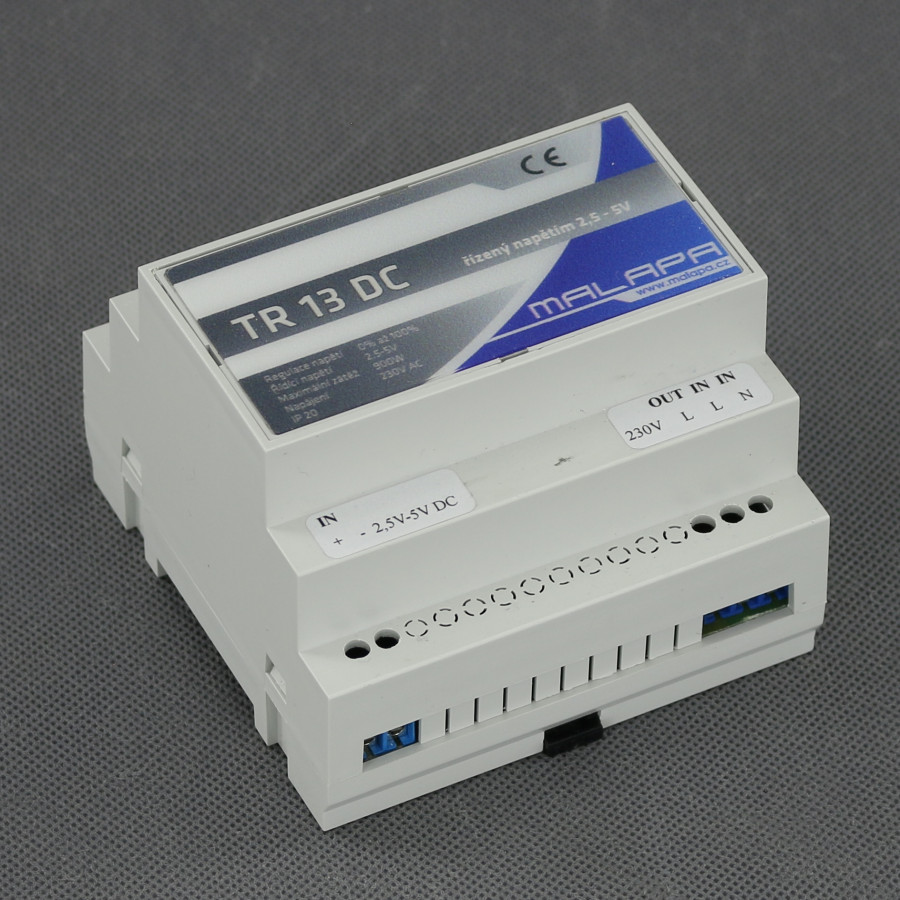

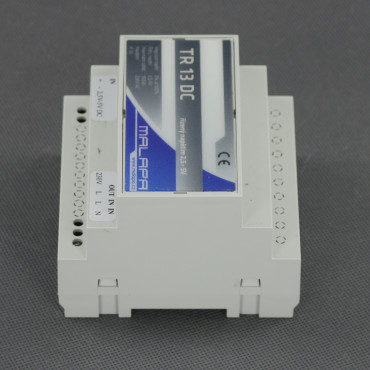

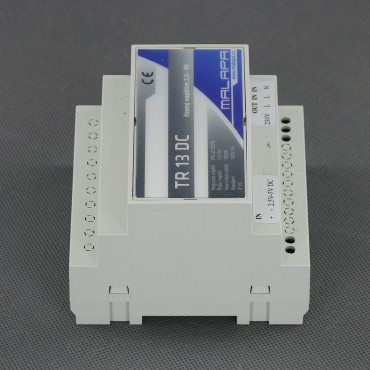

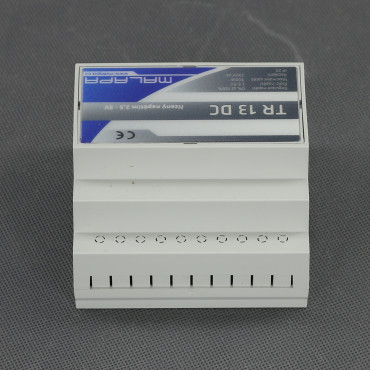

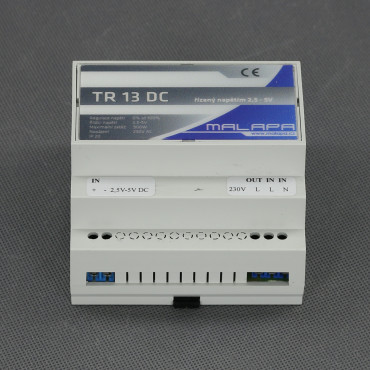

TR13 DC, regulátor napětí 230 V, 900 W, triakový, 2,5-5 V DC, DIN
Triakový regulátor napětí na DIN lištu s externím řídicím vstupem je určený pro dálkovou regulaci otáček motorů a výkonu odporových zátěží v pevných elektrických instalacích. Umožňuje plynule řídit výstup pomocí stejnosměrného ovládacího napětí 2,5 až 5 V DC a začlenit regulátor přímo do rozvaděče prostřednictvím svorkovnicového připojení. Lze využít pro ventilátory, topná zařízení, osvětlení a další regulovatelné technologie řízené z externího automatizačního nebo regulačního systému.
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory. K jednomu regulátoru lze připojit více spotřebičů, jestliže nepřekročí povolené zatížení přístroje.
Otáčky nebo výkon lze plynule nastavovat bezpečným externím DC (stejnosměrným) napětím v rozsahu 2,5 až 5 V DC. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 230 V AC. Zátěž (spotřebič) až 900 W (3,9 A). Připojení do svorkovnice. Montáž na DIN lištu (35 mm). Správnou funkci regulátoru lze ověřit zapojením žárovky místo motoru. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.

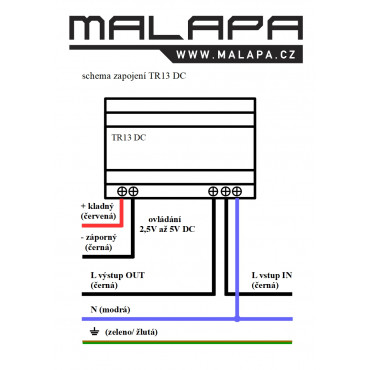

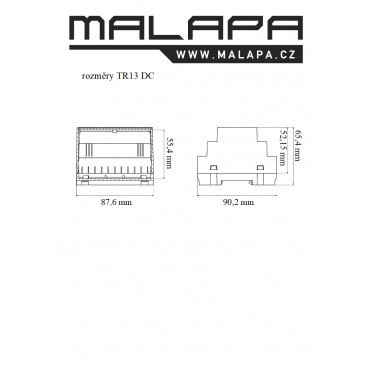

Ve fotogalerii produktu najdete rozměry, schéma zapojení výrobku.
Technické údaje TR13 DC:
napětí - 230 V AC 50 Hz
zátěž - až 900 W (3,9 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
ovládací napětí - externí 2,5 až 5 V DC (stejnosměrné)
konektor pro externí ovládací napětí - ⌀ vnější 5,5 mm, vnitřní 2,1 mm, délka 14 mm (+ kladný uvnitř, - záporný obvod)
chlazení - pasivní
připojení - svorkovnice
montáž - DIN lišta (35 mm)
celková váha - 140 g
rozměry - délka 88 mm, šířka 90 mm, výška 66 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS
RoHS
