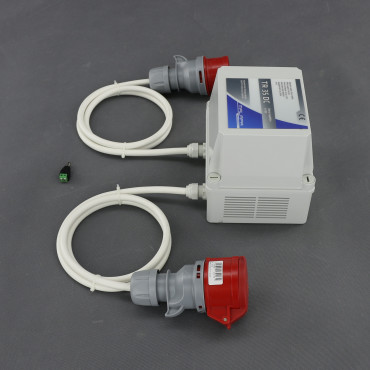

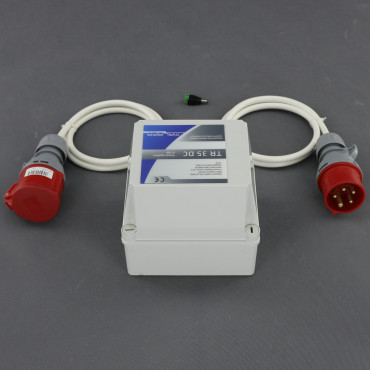

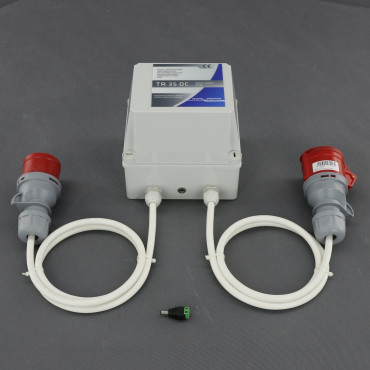

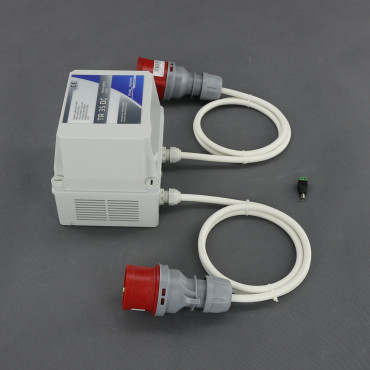

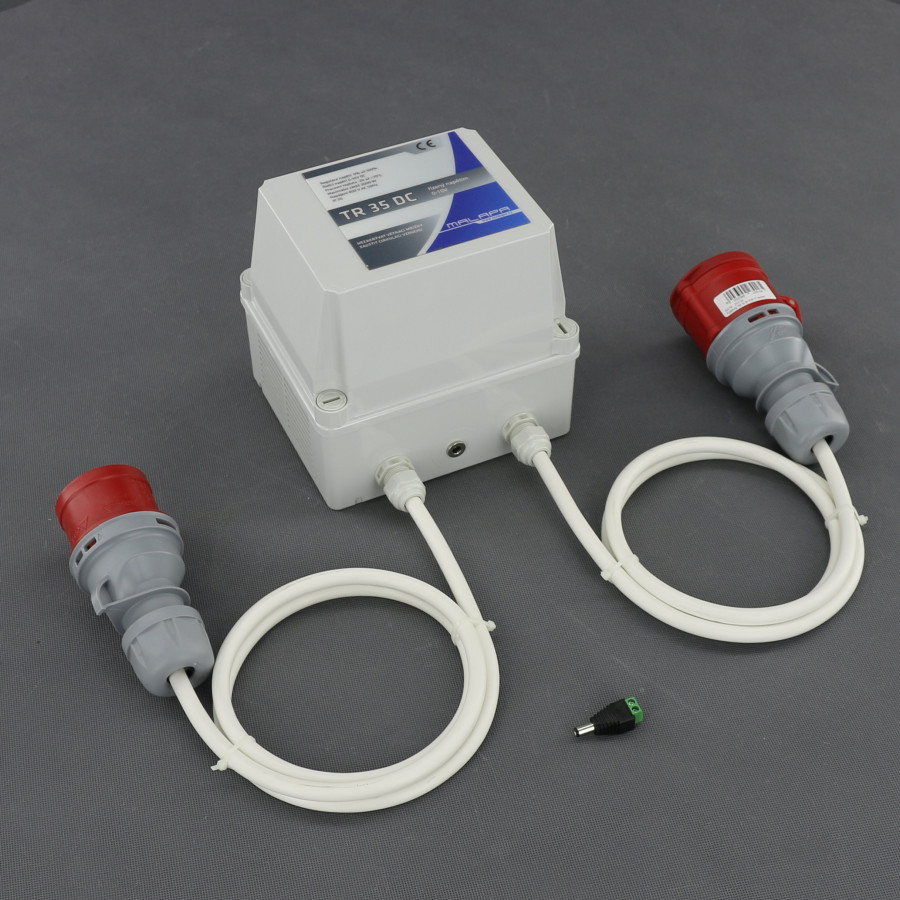

TR35 DC, regulátor napětí 3f, 3000 W, triakový, 0-10 V DC
Třífázový triakový regulátor s externím řídicím vstupem je určený pro plynulé ovládání třífázových motorů, ventilátorů a odporových zátěží prostřednictvím nadřazeného regulačního systému. Umožňuje řídit výkon nebo otáčky signálem 0 až 10 V DC v celém regulačním rozsahu a využívá nucené chlazení pro stabilní provoz výkonové elektroniky. Lze využít v průmyslové ventilaci, vytápění, sušicích technologiích a dalších třífázových aplikacích vyžadujících externě řízenou regulaci.
U synchronních motorů s rozběhovým kondenzátorem může být tento typ regulace (triaková konstrukce) hlučnější a způsobit nižší točivý moment i omezený rozsah otáček. Pro tyto motory jsou vhodnější transformátorové nebo frekvenční regulátory.
Otáčky nebo výkon lze plynule nastavovat bezpečným externím DC (stejnosměrným) napětím v rozsahu 0 až 10 V DC. Plynulá regulace otáček/výkonu 0 až 100 %. Vstupní napětí 3× 230/400 V. Zátěž (spotřebič) až 3 000 W (7,5 A). Okamžitá instalace, jednoduše se zapojí mezi elektrickou zásuvku a spotřebič. Přívodní napájecí kabel ukončený vidlicí (16 A, 5 kolík) dlouhý 1,5 m. Kabel pro spotřebič ukončený zásuvkou (16 A, 5 kolík) dlouhý 1,5 m. Nucené chlazení ventilátorem. Montáž na plochu. Nesnižujte otáčky motoru dlouhodobě pod úroveň, při níž dochází ke zhoršenému chlazení, což může vést k jeho poškození.
Na Vaše přání dodáme i jiné varianty řízené např. proudem 4 až 20 mA/0 až 10 mA, napětím 0 až 5 V DC.
Technické údaje TR35 DC:
napětí - 3× 230/400 V AC 50 Hz
zátěž - až 3 000 W (7,5 A)
regulace - plynulá
regulace výstupního napětí - 0 až 100 %
druh regulace - triaková
ovládací napětí - externí 0 až 10 V DC (stejnosměrné)
konektor pro externí ovládací napětí - ⌀ vnější 5,5 mm, vnitřní 2,1 mm, délka 14 mm (+ kladný uvnitř, - záporný obvod)
chlazení - nucené (od 45 °C)
přívodní kabel ukončený vidlicí - 1,5 m (16 A, 5 kolík)
odvodní kabel ukončený zásuvkou - 1,5 m (16 A, 5 kolík)
montáž - na plochu
celková váha - 2 860 g
rozměry - délka 170 mm, šířka 170 mm, výška 180 mm
pracovní teplota - -20 až +70 °C
pracovní vlhkost - 0 až 90 % RH (nekondenzační)
skladovací teplota - 0 až +45 °C
krytí - IP20
materiál - ABS
RoHS
