Magnetické čidlo/jazýčkový kontakt pro snímání pohybu. Až 175 V napětí, až 10 W zátěž, až 0,5 A proud, NO kontakt, barva bílá, montáž do otvoru, zvýšené krytí, rozměry ⌀ 10,7 × 31 mm. 0,30 m kabel.

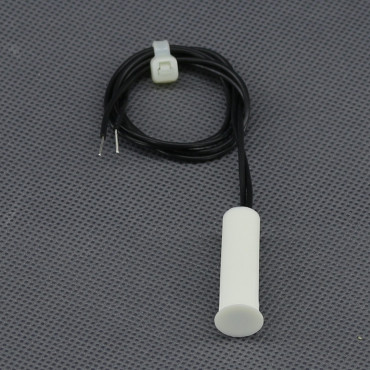

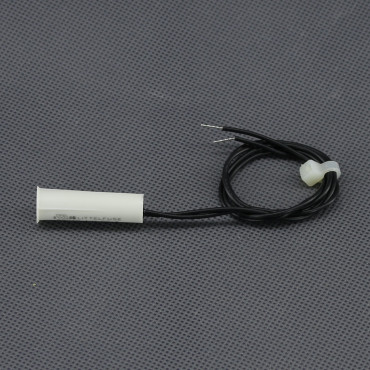

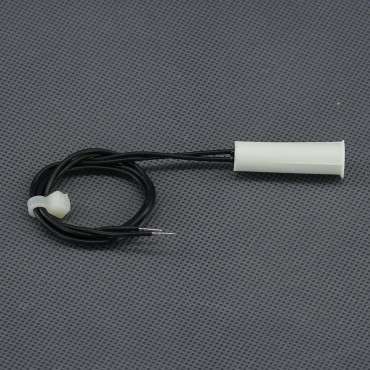

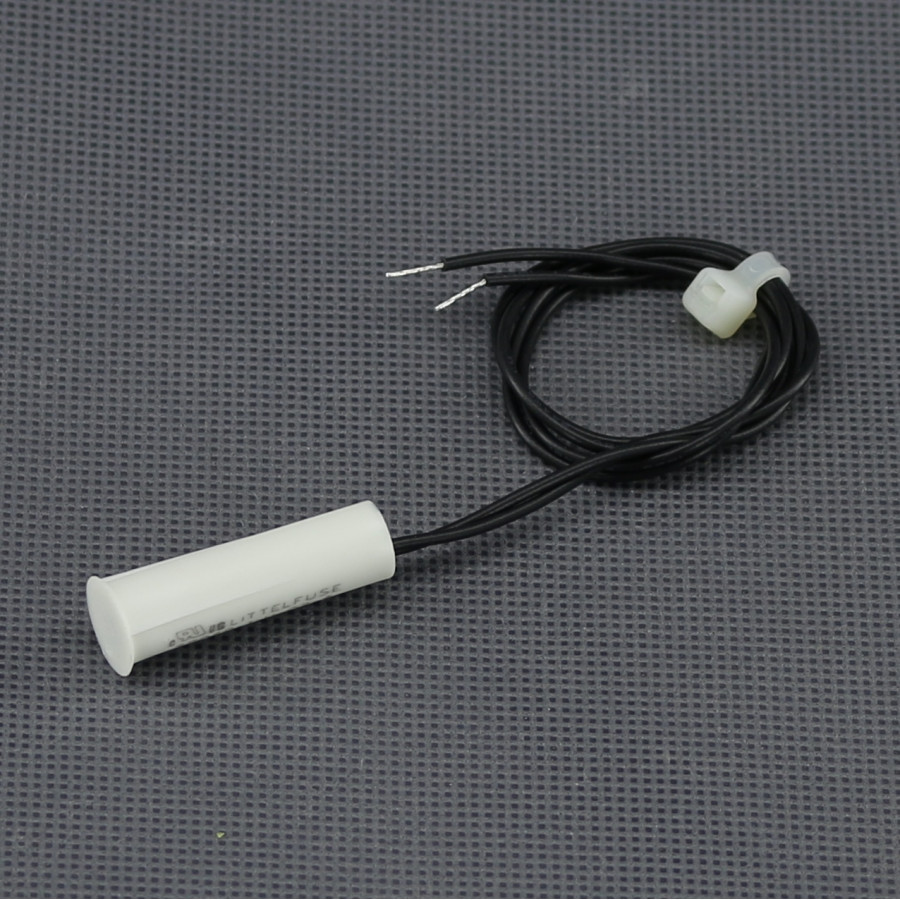

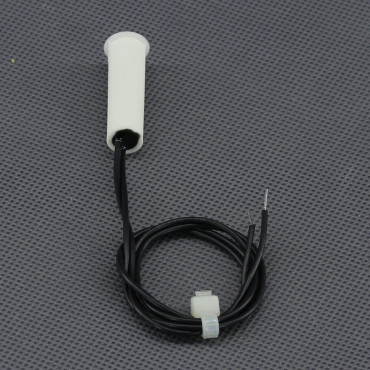

AL54, magnetické čidlo oken a dveří, spínací (NO), vestavné
Vestavné magnetické čidlo s kontaktem NO je určený pro skrytou detekci otevření nebo zavření dveří, oken, krytů a dalších konstrukčních prvků. Umožňuje nenápadnou montáž do připraveného otvoru, bezkontaktní snímání polohy a propojení se zabezpečovacími, signalizačními nebo řídicími obvody. Lze využít společně s magnetem AL55 v alarmových ústřednách, přístupových systémech, domácí automatizaci a průmyslových aplikacích.

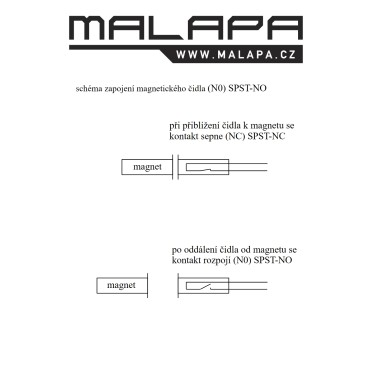

Čidlo magnetického pole obsahuje vnitřní kontakt s drátovým vývodem. Pokud je čidlo u magnetu kontakt je sepnutý (NC) SPST-NC, po oddálení čidla od magnetu se kontakt rozpojí (N0) SPST-NO. Napětí AC až 120 V, napětí DC až 175 V. Zátěž až 10 W (0,5 A). Při větším zatížení je třeba pomocné relé nebo stykač. Kabel ukončený volným koncem dlouhý 0,30 m. Barva prvku bílá. Montáž do otvoru 9 mm. Zvýšené krytí IP67.
Ve fotogalerii produktu najdete rozměry výrobku.
Technické údaje AL54:
typ kontaktu - jazýčkový
kontakt - spínací (NO), SPST-NO (s magnetem sepnutý při oddálení od magnetu rozpojí)
napětí AC - až 120 V
napětí DC - až 175 V
zatížení - až 10 W
proud - až 0,5 A
počet prvků - 1× čidlo
dosah - 11 až 16 mm
kabel ukončený volným koncem - 0,3 m
barva čidla - bílá
materiál - PVC
montáž - do otvoru
pracovní teplota - -40 až +105 °C
rozměry otvoru - ⌀ 9 mm
rozměry - ⌀ 10,7 mm, délka 31 mm
krytí - IP67
celková váha - 6 g
RoHS
