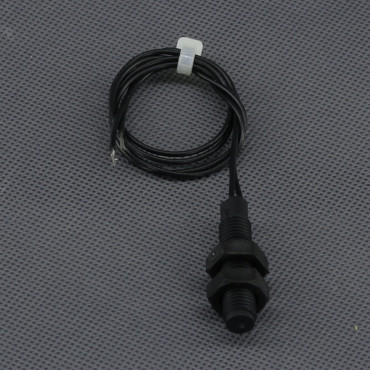

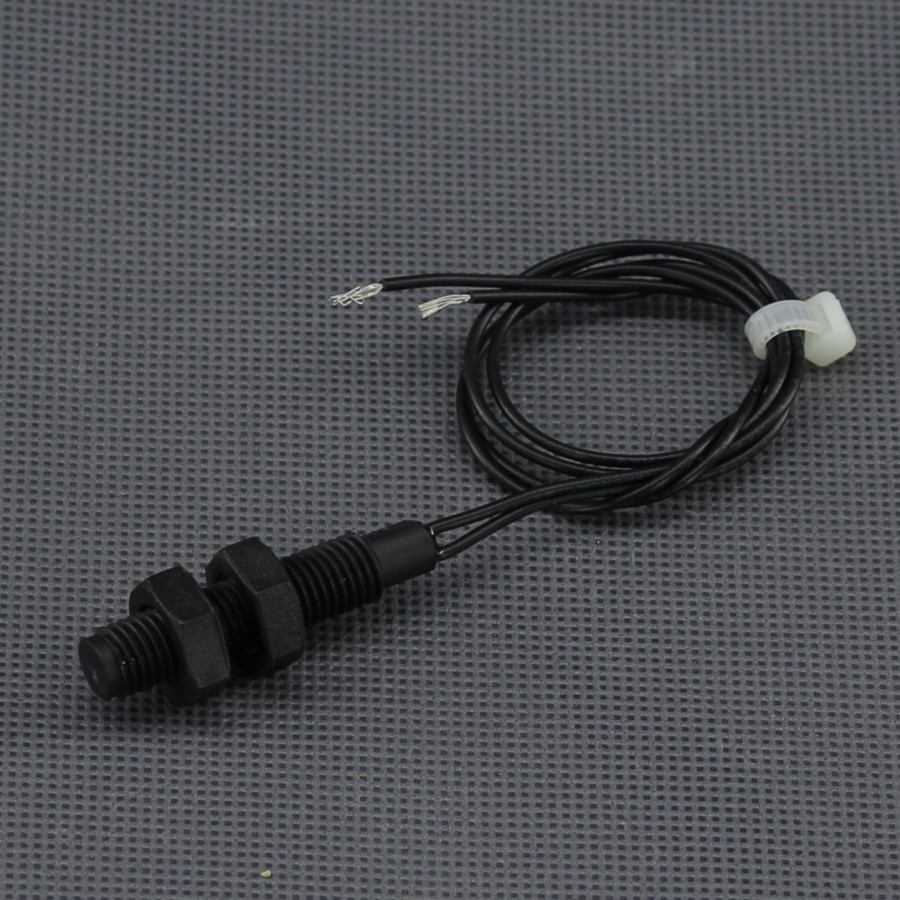

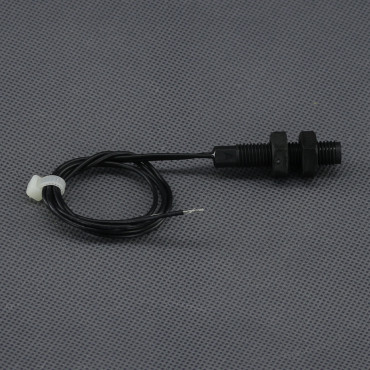

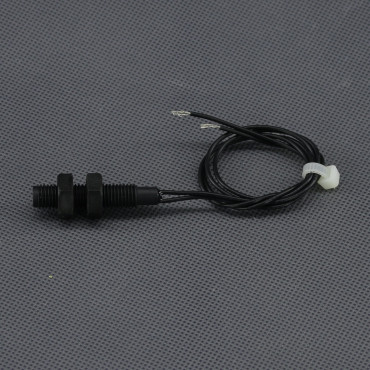

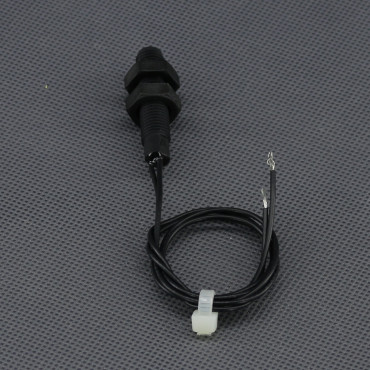

Magnetické čidlo/jazýčkový kontakt pro snímání pohybu. Až 300 V napětí, až 10 W zátěž, až 0,5 A proud, NO kontakt, barva černá, závit M 8, montáž do otvoru, zvýšené krytí, rozměry ⌀ 8 × 38,1 mm. 0,30 m kabel.
AL56, magnetické čidlo oken a dveří, spínací (NO), M8
Závitové magnetické čidlo s kontaktem NO je určený pro vestavnou kontrolu polohy oken, dveří, vrat, krytů a pohyblivých částí technologických zařízení. Umožňuje přesné mechanické upevnění pomocí závitu M8, bezkontaktní detekci změny polohy a stabilní začlenění do zabezpečovacích nebo automatizačních systémů. Lze využít společně s magnetem AL57 v přístupové technice, alarmových systémech, řízení budov a průmyslové automatizaci.

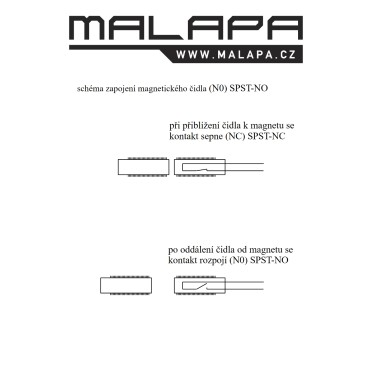

Čidlo magnetického pole obsahuje vnitřní kontakt s drátovým vývodem. Pokud je čidlo u magnetu kontakt je sepnutý (NC) SPST-NC, po oddálení čidla od magnetu se kontakt rozpojí (N0) SPST-NO. Napětí AC až 265 V, napětí DC až 300 V. Zátěž až 10 W (0,5 A). Při větším zatížení je třeba pomocné relé nebo stykač. Kabel ukončený volným koncem dlouhý 0,30 m. Barva prvku černá. Montáž do otvoru 8 mm. Závit M 8 po celé délce čidla, pro uchycení slouží dvě matky M 8. Zvýšené krytí IP67.
Ve fotogalerii produktu najdete rozměry výrobku.
Technické údaje AL56:
typ kontaktu - jazýčkový
kontakt - spínací (NO), SPST-NO (s magnetem sepnutý při oddálení od magnetu rozpojí)
napětí AC - až 265 V
napětí DC - až 300 V
zatížení - až 10 W
proud - až 0,5 A
počet prvků - 1× čidlo, 2× matka M 8
dosah - 11 až 16 mm
kabel ukončený volným koncem - 0,3 m
barva čidla - černá
materiál - PVC
montáž - do otvoru
pracovní teplota - -40 až +105 °C
rozměry otvoru - ⌀ 8 mm
rozměry - ⌀ 8 mm, délka 38,1 mm
krytí - IP67
celková váha - 6 g
RoHS
Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
