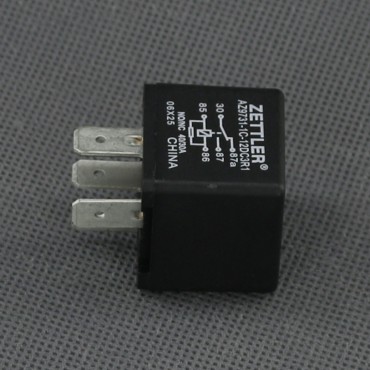

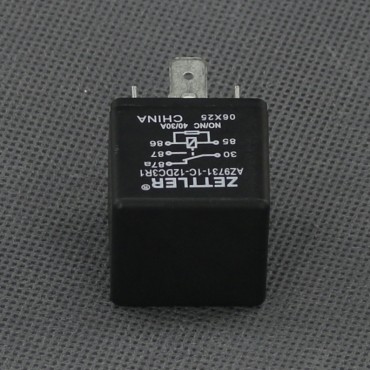

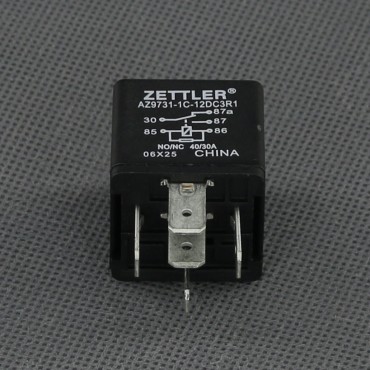

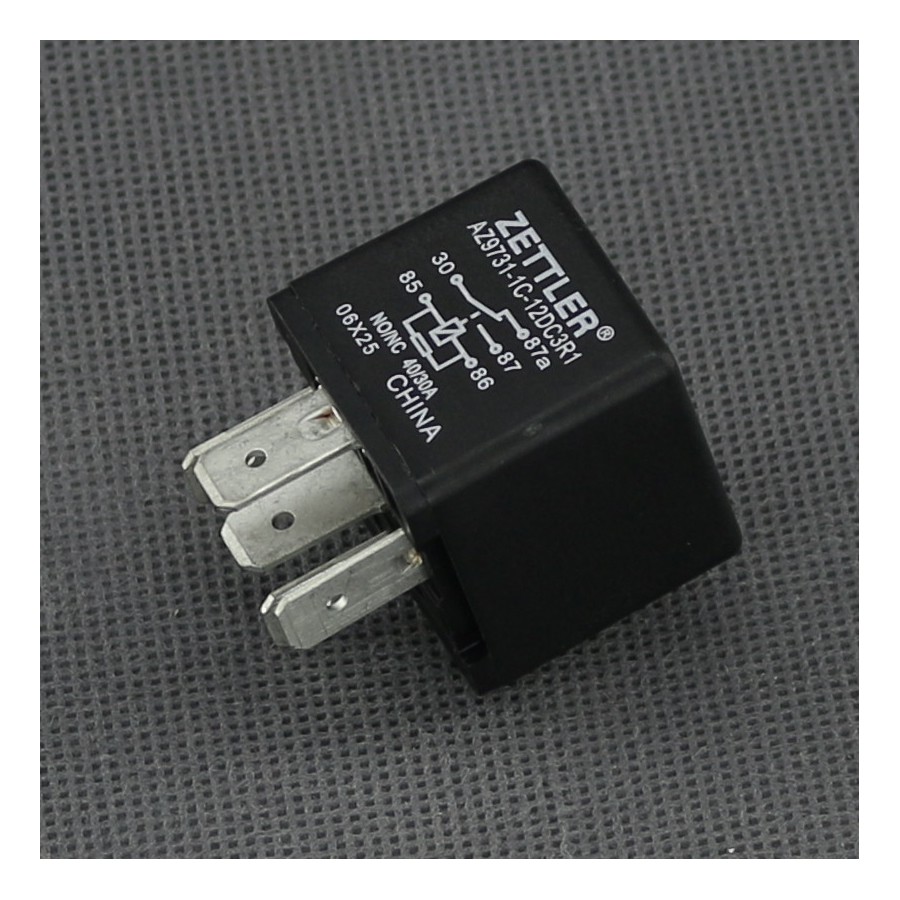

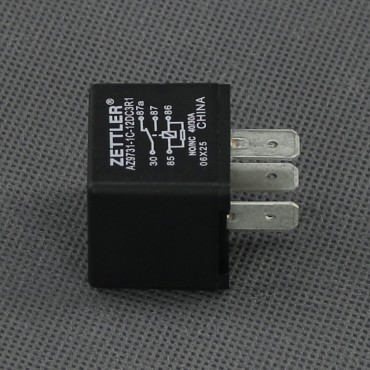

SI679 - auto relé 12 V, 40 A, spínací + rozpínací (NO-NC)

SI679, auto relé 12 V, 40 A, spínací + rozpínací (NO-NC)
Přepínací automobilové relé s kontakty NO a NC je určené pro změnu stavu nebo přepínání dvou elektrických obvodů v 12 V instalacích. Pětikolíkové provedení umožňuje podle zapojení jeden okruh sepnout a druhý současně rozpojit pomocí jediného ovládacího signálu. Lze využít pro řízení osvětlení, ventilátorů, čerpadel, signalizace a dalších funkcí v automobilech, karavanech, lodích nebo technických zařízeních.
Pracovní napětí 12 V DC. Ovládací napětí cívky 12 V DC (7,5 V až 15,6 V DC). Proud až 40 A. Spínací kontakt SPDT (rozpínací, spínací). Auto relé má 5 pinů pro připojení. Vstupní napětí (IN), NO/NC kontakt (OUT), napájení cívky - +. Nezaměnitelné zapojení relé do patice. Připojení konektory faston 6,3 mm. Montáž na plochu.
Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SI679:
napětí - 12 V DC
napájení cívky - 12 V DC (7,5 V až 15,6 V DC)
zátěž - až 40 A
kontakt - rozpínací (NC)/spínací (NO), SPDT
počet pinů - 5×
montáž - na plochu
připojení - faston 6,3 mm
odpor cívky - 90 Ω
odpor kontaktů - 50 MΩ
příkon cívky - 0,68 W
proud cívky - 0,05 A
mechanická trvanlivost - 10 000 000 cyklů
doba sepnutí - 7 ms
doba rozepnutí - 5 ms
materiál kontaktu - AgSnO₂
krytí - IP20
materiál - PVC
pracovní teplota - -40 až +125 °C
rozměry - (bez kontaktů) délka 26,5 mm, šířka 26,5 mm, výška 24,5 mm
celková váha - 32 g
RoHS
