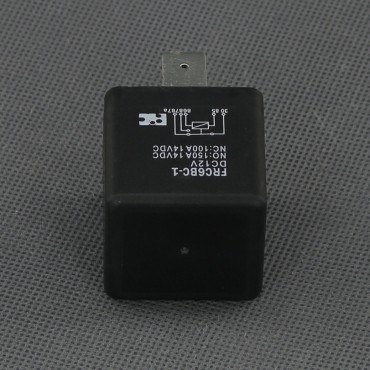

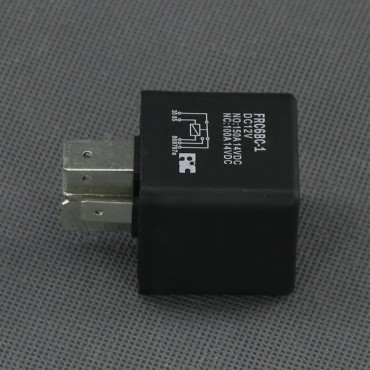

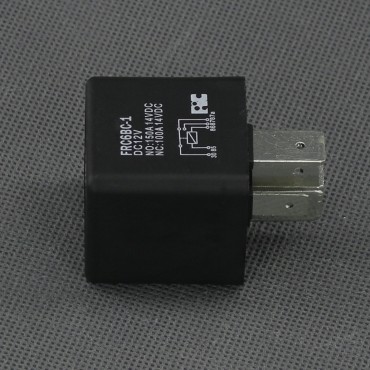

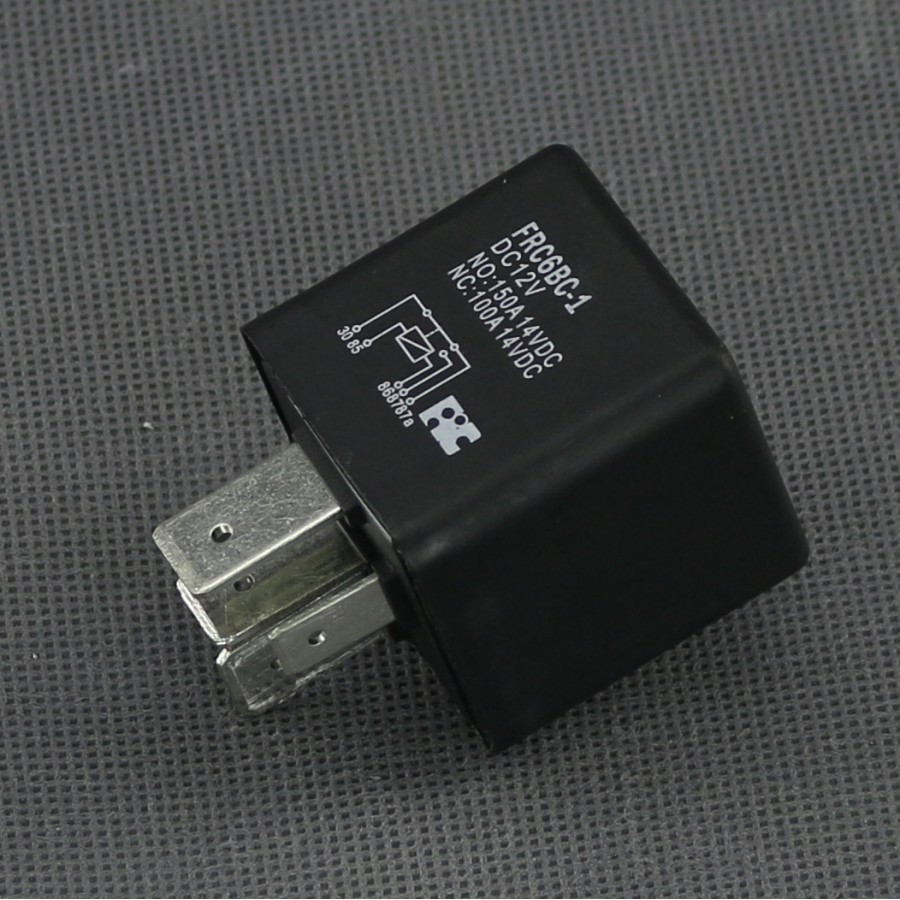

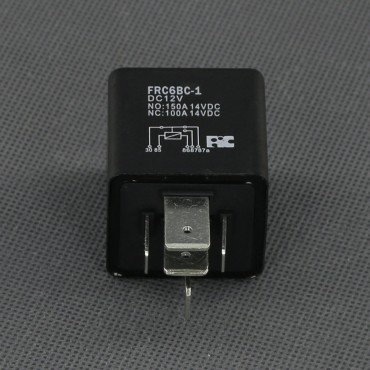

SI683 - auto relé 12 V, 150 A, spínací + rozpínací (NO-NC)

SI683, auto relé 12 V, 150 A, spínací + rozpínací (NO-NC)
Výkonové přepínací relé s kontakty NO a NC je určené pro řízení náročnějších elektrických obvodů v 12 V systémech. Přepínací kontakt a zesílené konektory umožňuje ovládat vysokou zátěž, měnit směr toku proudu nebo přepínat mezi dvěma provozními větvemi. Lze využít pro výkonné motory, čerpadla, navijáky, topení a další zařízení v automobilech, karavanech, lodích nebo pracovních strojích.
Pracovní napětí 12 V DC. Ovládací napětí cívky 12 V DC (7,8 až 15,6 V DC). Proud až 150 A. Spínací kontakt SPDT (rozpínací, spínací). Auto relé má 5 pinů pro připojení. Vstupní napětí (IN), NO/NC kontakt (OUT), napájení cívky - +. Nezaměnitelné zapojení relé do patice. Připojení konektory faston 6,3/9,5 mm. Montáž na plochu.
Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SI683:
napětí - 12 V DC
napájení cívky - 12 V DC (7,8 až 15,6 V DC)
zátěž - až 150 A
kontakt - rozpínací (NC)/spínací (NO), SPDT
počet pinů - 5×
montáž - na plochu
připojení - faston 6,3/9,5 mm
odpor cívky - 50 Ω
odpor kontaktů - 30 MΩ
příkon cívky - 2,9 W
proud cívky - 0,24 A
mechanická trvanlivost - 10 000 000 cyklů
doba sepnutí - 10 ms
doba rozepnutí - 5 ms
materiál kontaktu - AgSnO₂
krytí - IP20
materiál - PVC
pracovní teplota - -40 až +85 °C
rozměry - (bez kontaktů) délka 32,5 mm, šířka 32,5 mm, výška 34 mm
celková váha - 68 g
RoHS
