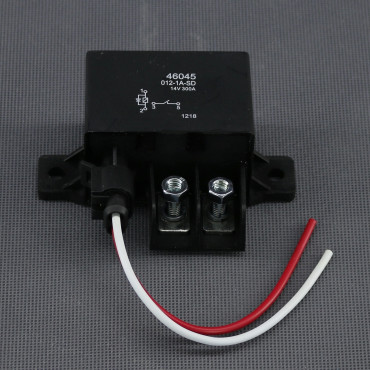

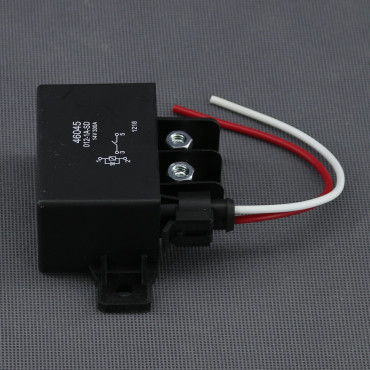

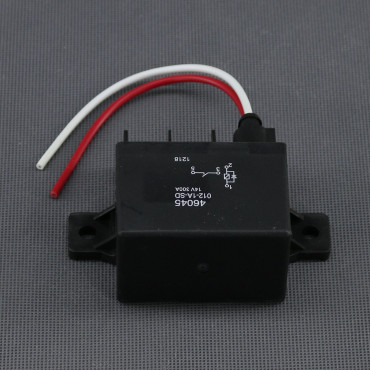

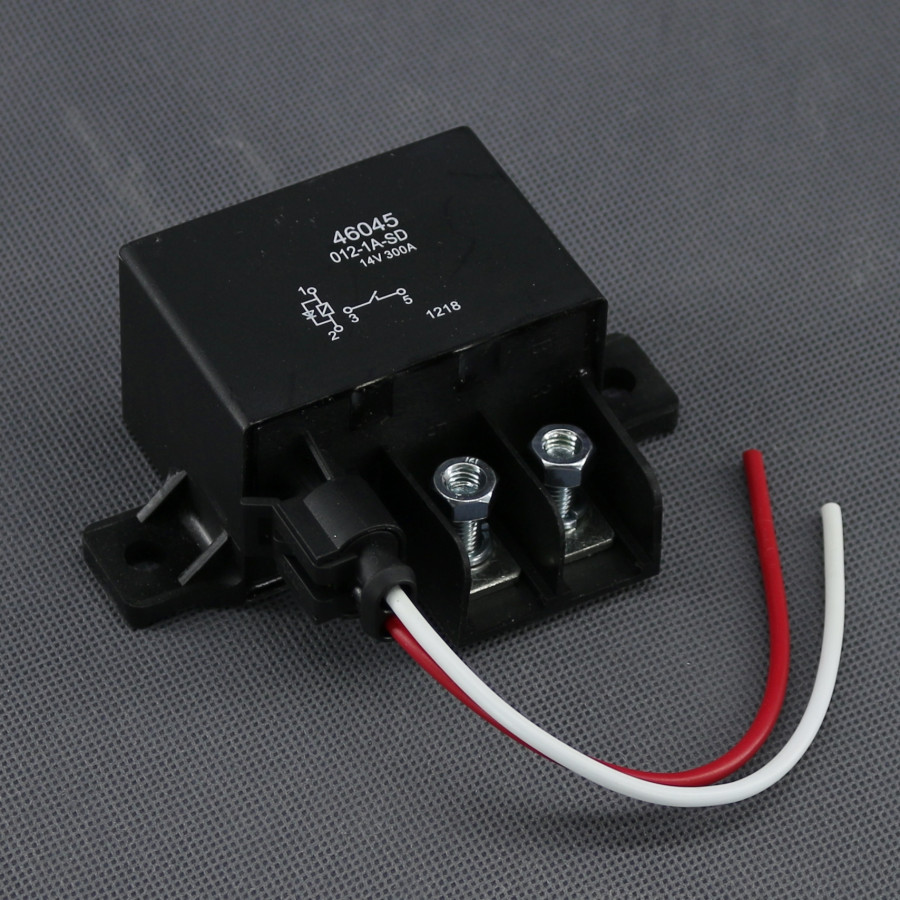

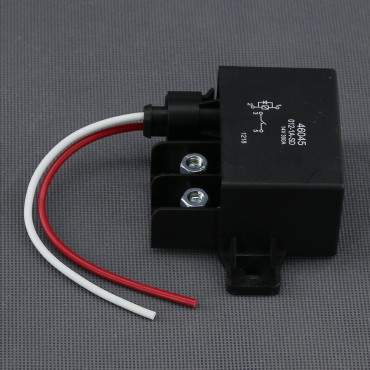

SI677 - auto relé 12 V, 300 A, spínací (NO), IP54, na plochu

SI677, auto relé 12 V, 300 A, spínací (NO), IP54, na plochu
Výkonové relé se spínacím kontaktem a zvýšeným krytím je určené pro ovládání zařízení s vysokým proudovým odběrem v 12 V elektrických soustavách. Robustní šroubové připojení silových kontaktů umožňuje spolehlivý přenos vysokého proudu a omezuje zatížení ovládacího obvodu. Lze využít pro navijáky, výkonná čerpadla, topení a další náročná zařízení ve vozidlech, lodích, karavanech nebo pracovních strojích.
Pracovní napětí 12 V DC. Ovládací napětí cívky 12 V DC (9 až 18 V DC). Proud až 300 A. Spínací kontakt SPST-NO (v klidu rozpojený). Relé má pro NO kontakt 2× šroub s maticí M 6. Napájecí kabel ukončený volným koncem (odpojitelný) pro cívku dlouhý 0,12 m. Zvýšené krytí IP54. Montáž na plochu.

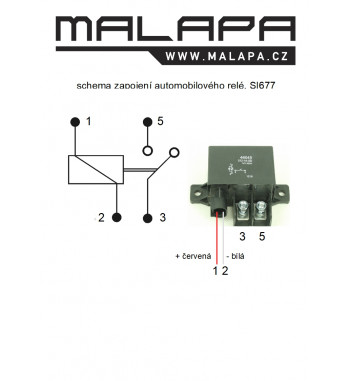

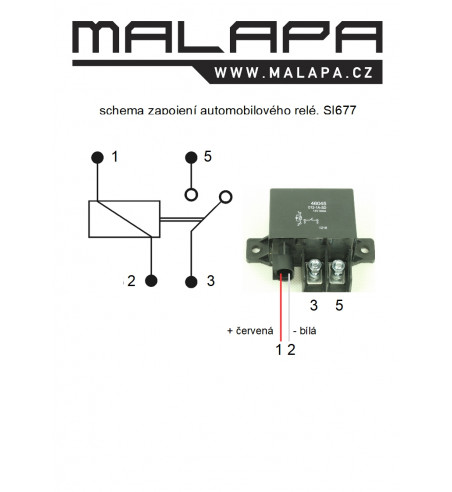

Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SI677:
napětí - 12 V DC
napětí cívky - 9 až 18 V DC
zátěž - až 300 A
kontakt - spínací (NO), SPST-NO (v klidu rozpojený)
montáž - na plochu
připojení - M 6 pro kontakty
přívodní kabel ukončený volným koncem cívka - 0,12 m
odpor cívky - 60 Ω
odpor kontaktů - 8 100 MΩ
příkon cívky - 3 W
proud cívky - 0,25 A
mechanická trvanlivost - 1 000 000 cyklů
doba sepnutí - 20 ms
doba rozepnutí - 8 ms
materiál kontaktu - AgSnO₂
krytí - IP54
materiál - PVC
pracovní teplota - -40 až +125 °C
rozměry - délka 99 mm, šířka 73 mm, výška 40 mm
celková váha - 270 g
RoHS




Za případné chyby v textu nebo obrázcích se předem omlouváme, vyhrazujeme si právo změny.
