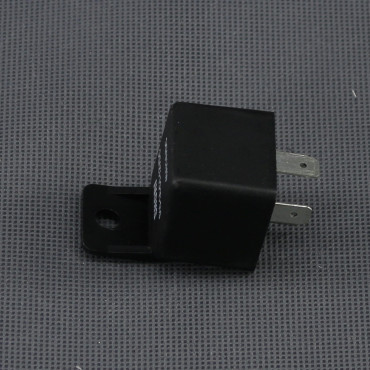

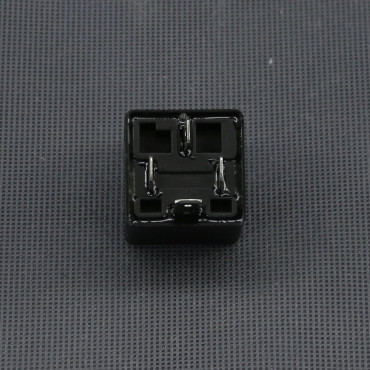

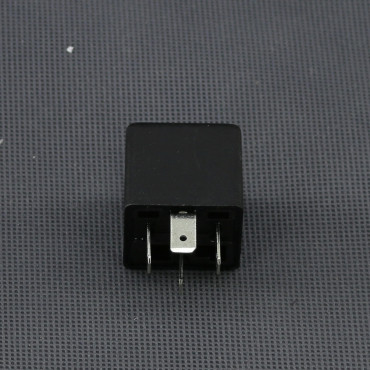

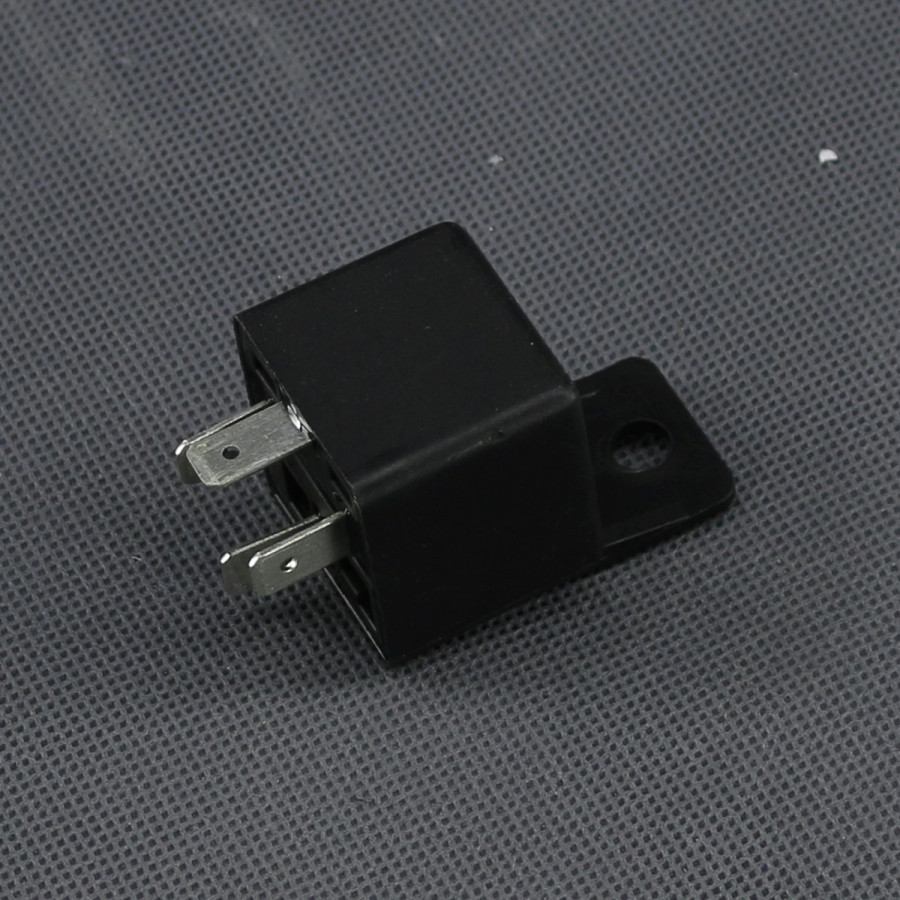

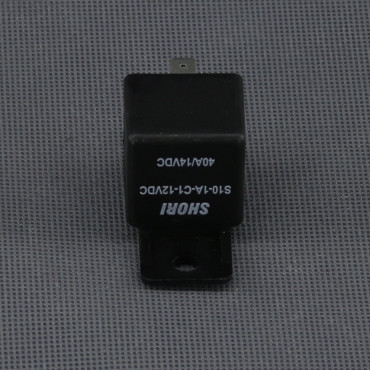

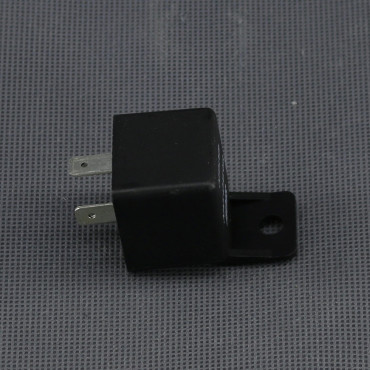

SI675 - auto relé 12 V, 40 A, spínací (NO)

SI675, auto relé 12 V, 40 A, spínací (NO)
Automobilové elektromagnetické relé se spínacím kontaktem je určené pro ovládání elektrických zařízení s vyšším proudovým odběrem v 12 V rozvodech. Oddělení ovládacího a výkonového obvodu umožňuje spínat zátěž malým ovládacím proudem a chránit vypínače či další řídicí prvky před přetížením. Lze využít pro osvětlení, ventilátory, čerpadla, houkačky, topení a další vybavení automobilů, karavanů, lodí nebo pracovních strojů.
Pracovní napětí 12 V DC. Ovládací napětí cívky 12 V DC (9 až 18 V DC). Proud až 40 A. Spínací kontakt SPST-NO (v klidu rozpojený). Auto relé má 4 piny pro připojení, lze použít i objímku s 5 piny. Vstupní napětí (IN), NO kontakt (OUT), napájení cívky - +. Nezaměnitelné zapojení relé do patice. Připojení konektory faston 6,3 mm. Montáž na plochu.

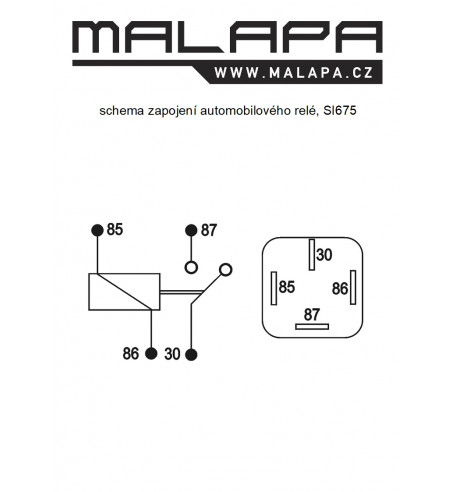

Ve fotogalerii produktu najdete schéma zapojení výrobku.




Technické údaje SI675:
napětí - 12 V DC
napájení cívky - 12 V DC (9 až 18 V DC)
zátěž - až 40 A
kontakt - spínací (NO), SPST-NO (v klidu rozpojený)
počet pinů - 4×
montáž - na plochu, šroubem
připojení - faston 6,3 mm
odpor cívky - 80 Ω
odpor kontaktů - 100 MΩ
příkon cívky - 1,8 W
proud cívky - 0,15 A
mechanická trvanlivost - 10 000 000 cyklů
doba sepnutí - 10 ms
doba rozepnutí - 10 ms
materiál kontaktu - slitina stříbra
krytí - IP20
materiál - PVC
pracovní teplota - -30 až +80 °C
rozměry - (bez kontaktů) délka 28,6 mm, šířka 28,6 mm, výška 42 mm
celková váha - 45 g
RoHS
